Contactor 65A para unidad de aire acondicionado Carrier

El contactor 65A de alta calidad para unidad Carrier AC producido por SPX Electric Factory es un dispositivo de conmutación automática que utiliza principios electromagnéticos para controlar circuitos. Impulsa movimientos de contacto mecánicos a través de pequeñas corrientes (la electrificación de la bobina genera un campo magnético) para lograr el encendido y apagado de circuitos principales de alta corriente. Su estructura central incluye un sistema electromagnético (bobina, núcleo de hierro), un sistema de contacto (el contacto principal transporta alta corriente, el contacto auxiliar se utiliza para el circuito de control) y un dispositivo de extinción de arco (elimina el arco). Adecuado para escenarios como arranque y parada de motores, control de iluminación, administración de energía de equipos industriales, etc., tiene las características de seguridad y confiabilidad, gran capacidad de operación frecuente y aislamiento de circuitos de alto y bajo voltaje. Es un componente de ejecución clave en los sistemas de control de automatización.

Técnica de cableado: Conecte el contacto normalmente abierto del botón de arranque en paralelo con el contacto auxiliar normalmente abierto del contactor 65A para la unidad Carrier AC, engrane el contactor y cierre el contacto auxiliar normalmente abierto. Al suministrar continuamente energía a la bobina a través de su propio punto auxiliar normalmente abierto, se forma el autobloqueo. Al presionar el botón de parada rojo, el contactor pierde energía.

Instalación y mantenimiento

Antes de la instalación, la inspección debe confirmar si los datos técnicos del contactor de 65 A personalizado para la unidad Carrier AC cumplen con los estándares, como voltaje nominal, corriente, frecuencia de operación, etc. También es necesario verificar si la apariencia está dañada, si la acción es flexible y medir el valor de resistencia de CC y el valor de resistencia de aislamiento de la bobina. La posición de instalación debe ser vertical, con una inclinación de no más de 5°, y un lado del orificio de disipación de calor debe mirar en dirección vertical. Al instalar el cableado, evite que se caigan piezas como tornillos, arandelas y conectores, lo que puede provocar que el contactor de CA se atasque o se produzca un cortocircuito. Después de la instalación, es necesario comprobar si el cableado es correcto. Cuando el contacto principal no está electrificado, se debe encender y apagar varias veces para comprobar si hay ruido tras la acción del contacto principal y la atracción del núcleo de hierro. Sólo después de confirmar que no hay ningún error se podrá poner en uso. No está permitido conectar el contactor de CA a la fuente de alimentación de CC, de lo contrario quemará la bobina.

Parámetro del contactor magnético SPX AC

Marco (A)			SS-T65
KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
Corriente retenida (AC-3) GB14048.4		220V	68
		380V	65
Corriente de calefacción retenida (A)			100
Tensión aislada retenida (V)			690
Contacto auxiliar AC-15	Contacto	Estándar	2NA+2NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
vida electrica			65
vida mecanica			300

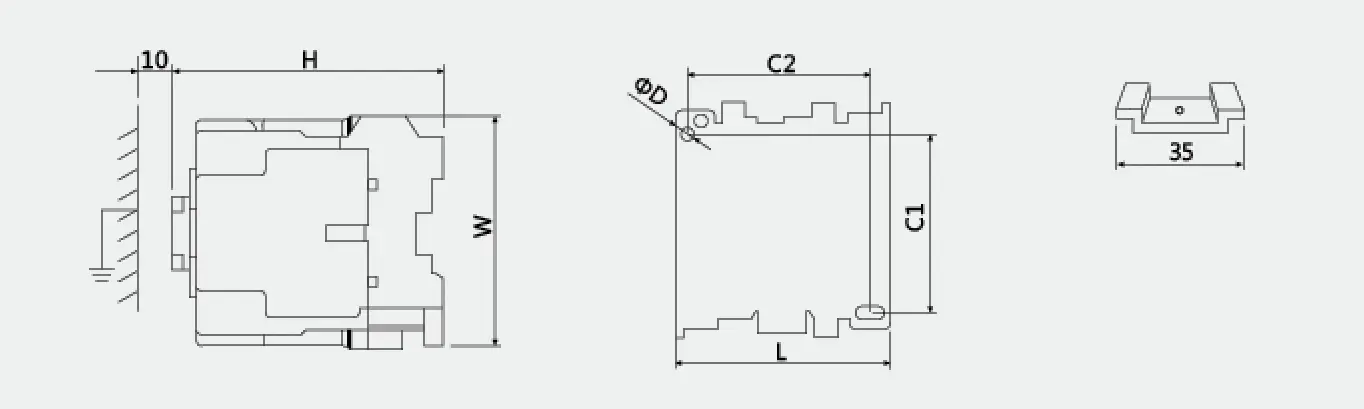

Contorno y dimensión de instalación.
			Tipo	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
