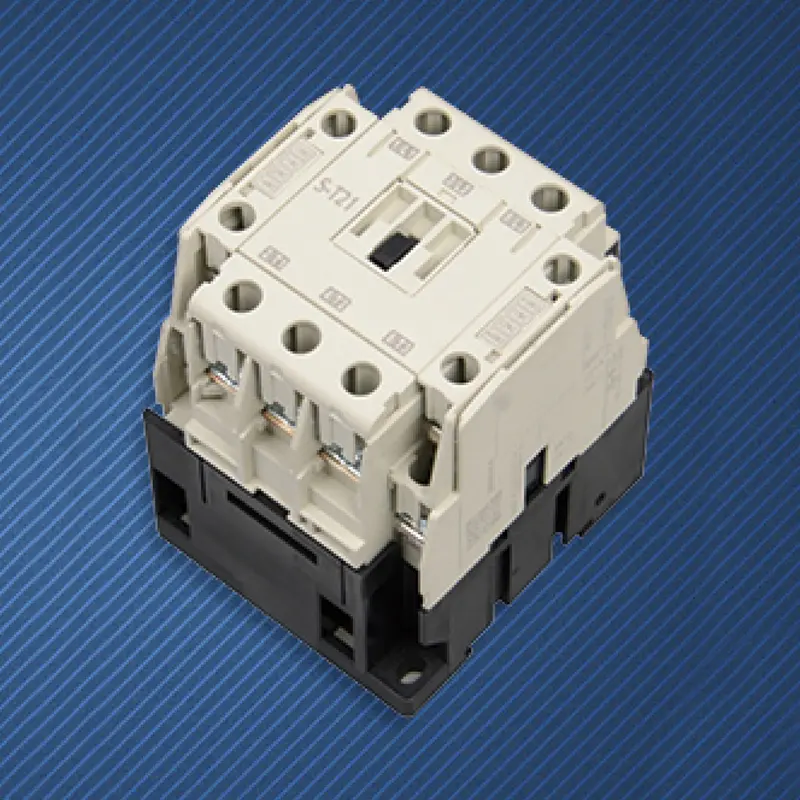

Contactor eléctrico de CA 21A

En el vasto campo de la industria que requiere automatización y control eléctrico avanzados, el nivel de corriente 21A marca un punto de intersección ampliamente utilizado: es lo suficientemente potente como para impulsar equipos de producción pequeños y medianos convencionales; Está lo suficientemente estandarizado como para convertirse en uno de los componentes más utilizados en el diseño eléctrico. Como fabricante profesional de contactores de CA en China, nuestro duradero contactor eléctrico de CA de 21 A de SPX es la "piedra angular universal" de esta gama. No persigue parámetros de rendimiento extremos, pero proporciona a los ingenieros e integradores de sistemas una selección estándar "sin errores" basada en un diseño clásico, rendimiento confiable, amplia disponibilidad y excelente rentabilidad. Ya sea para un diseño estandarizado en nuevos proyectos o como reemplazo de repuestos en mantenimiento, puede integrarse perfectamente y desempeñar el papel de un fuerte ejecutor en el circuito de control.

Características:

Con una corriente nominal de 21 A, corresponde exactamente a un motor asíncrono trifásico de aproximadamente 11 kW a una tensión de 380 V, o una carga de aproximadamente 4,6 kW a una tensión monofásica de 220 V, cubriendo perfectamente las necesidades actuales de la gran mayoría de ventiladores, bombas de agua, compresores, transportadores y circuitos de calefacción de tamaño pequeño y mediano.
Vida útil eléctrica confiable: el contacto principal está hecho de un material de aleación a base de plata y ha sido optimizado para el diseño de extinción de arco. Bajo la categoría de uso estándar AC-3 (arranque y parada del motor), puede garantizar operaciones eléctricas confiables durante decenas de miles o incluso más de 100.000 veces, cumpliendo con los frecuentes requisitos de arranque y parada en entornos industriales.
El diseño de la bobina tiene buena resistencia a las fluctuaciones de voltaje y la estructura general es insensible al polvo, la humedad y ciertos cambios de temperatura. Puede funcionar de forma estable en entornos industriales generales con bajos requisitos de mantenimiento.
El contactor eléctrico de CA de 21 A de alta calidad generalmente se instala en un riel DIN estándar de 35 mm y se puede organizar perfectamente con otros disyuntores, relés y otros componentes. Proporcione terminales de engarce de tornillo para una conexión estable y confiable.
La mayoría de los modelos admiten la instalación conveniente de módulos de contactos auxiliares en la parte superior o lateral para ampliar las señales de control (como autobloqueo, enclavamiento y retroalimentación de estado), cumpliendo con requisitos complejos de control lógico sin la necesidad de reemplazar el contactor principal.

Solicitud

Control de encendido/apagado de energía principal para ventiladores trifásicos de 7,5 kW a 11 kW, bombas de agua, compresores de aire y máquinas herramienta pequeñas.
Unidad de ejecución start-stop para fan coils, unidades de aire fresco y bombas de circulación de agua de tamaño mediano.
El contactor eléctrico de CA de 21 A personalizado se utiliza para el control de motores para accionar elevadores y cintas transportadoras de livianos a medianos.
Como interruptor de control remoto para el control de grupos de iluminación y equipos de calefacción eléctrica (como calderas pequeñas).
El contactor eléctrico de CA de 21 A sirve como actuador estándar para PLC o terminales de salida de relé, controlando la alimentación de una sola estación de trabajo.

Parámetro del contactor magnético SPX AC

Marco (A)			SS-T21
KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4		220V	4
		380V	7.5
Corriente retenida (AC-3) GB14048.4		220V	20
		380V	20
Corriente de calefacción retenida (A)			32
Tensión aislada retenida (V)			660
Contacto auxiliar AC-15	Contacto	Estándar	2NA+2NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
vida electrica			100
vida mecanica			500

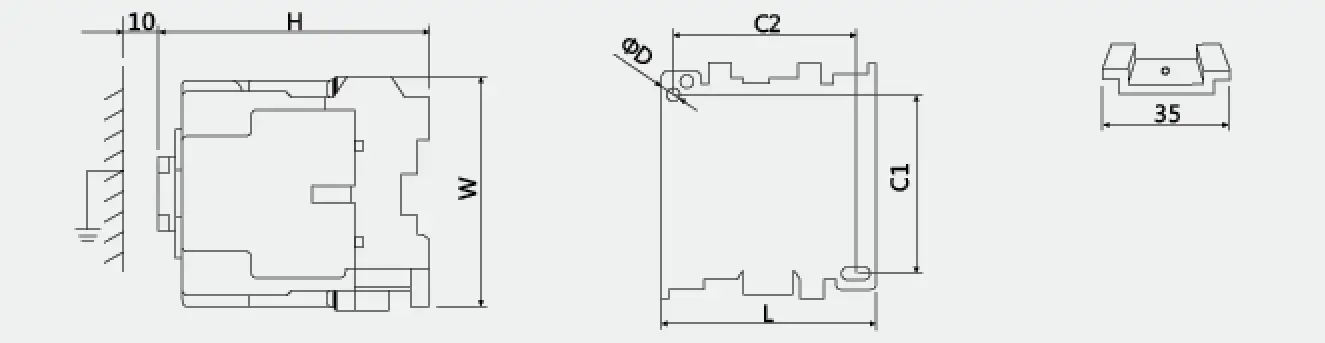

Contorno y dimensión de instalación.
			Tipo	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
