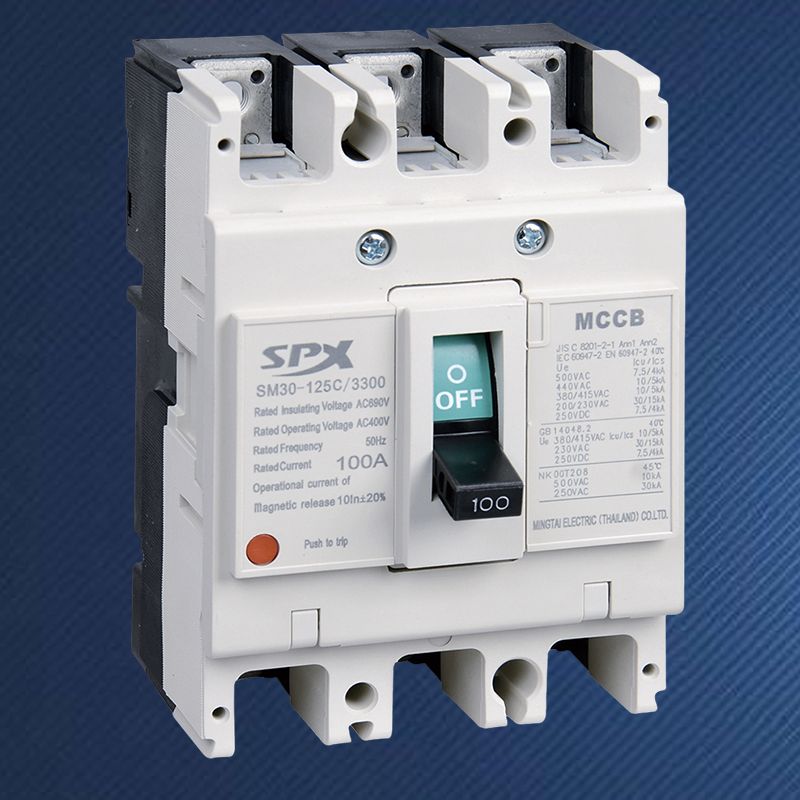

Disyuntor de caja moldeada de bajo voltajeEs un dispositivo de protección muy importante en el sistema de distribución de energía moderno. Integra la función de control manual y la función de protección automática, lo que no solo garantiza la flexibilidad de operación, sino que también garantiza la seguridad de la electricidad. Su principio de funcionamiento se basa principalmente en el monitoreo en tiempo real de los parámetros eléctricos del circuito y corta rápidamente el circuito cuando existen condiciones anormales como sobrecarga, cortocircuito, subtensión, etc.canalla.
Sistema de contacto:responsable de conducir la corriente en condiciones normales y de romper el circuito rápidamente al dispararse.
Sistema de extinción de arco:Se utiliza para extinguir el arco generado durante el análisis y evitar daños al equipo.
Mecanismo de funcionamiento:Cierre y apertura manual o eléctrica, generalmente mecanismo de disparo libre.
Liberar:Utilizados para detectar fallas y desencadenar una acción de disparo, los tipos comunes incluyen termomagnéticos (bimetálicos para protección contra sobrecargas, bobina electromagnética para protección contra cortocircuitos) o electrónicos (a través de muestreo de transformador, control por microprocesador).
Recinto:Proporciona aislamiento, protección y soporte estructural, generalmente moldeado a partir de materiales de alta rigidez dieléctrica.
Funcionamiento normal:En condiciones de carga segura, el contacto principal permanece cerrado, la corriente continúa pasando normalmente y el mecanismo de disparo libre está en la posición bloqueada.
Protección contra sobrecarga:cuando la sobrecarga del circuito ocurre y dura un tiempo determinado, el bimetal en el dispositivo de disparo térmico se calienta y se dobla para empujar el mecanismo de disparo a actuar, y su tiempo de acción es inversamente proporcional a la corriente de sobrecarga.
Protección contra cortocircuitos:Cuando ocurre un cortocircuito, la corriente aumenta bruscamente (generalmente de 10 a 12 veces la corriente nominal), y la bobina electromagnética del disparador magnético genera suficiente fuerza magnética para atraer la armadura instantáneamente, y el mecanismo de liberación libre de impacto logra una ruptura rápida en milisegundos.
Protección contra subtensión opcional:la bobina del disparador de mínima tensión está conectada en paralelo en el lado de la fuente de alimentación. Cuando el voltaje de línea es inferior al valor establecido, su armadura se libera y hace que el mecanismo se dispare.
Proceso de extinción de arco:El análisis de contacto produce instantáneamente un arco, la rejilla de extinción del arco se dividirá, enfriará y alargará, acelerará la recombinación de iones, de modo que el arco se extinga rápidamente y restablezca la resistencia del aislamiento.
Disyuntores modernosSe ha utilizado ampliamente la liberación electrónica, a través del transformador de corriente, monitoreo en tiempo real de cada corriente de fase y comparación de valores establecidos. Una vez que se detecta una anomalía, el microprocesador envía una señal para accionar el elemento de disparo electrónico, que acciona el mecanismo operativo. Este método tiene mayor precisión, funciones más ricas y puede realizar comunicación y control remoto.
Configure sobrecarga, cortocircuito, subtensión y otras protecciones en uno.
Alta capacidad de rotura, valor de acción ajustable, buena selectividad.
Operación segura y conveniente, admite control automático manual y remoto frecuente.
Estructura compacta, fácil instalación y mantenimiento.
