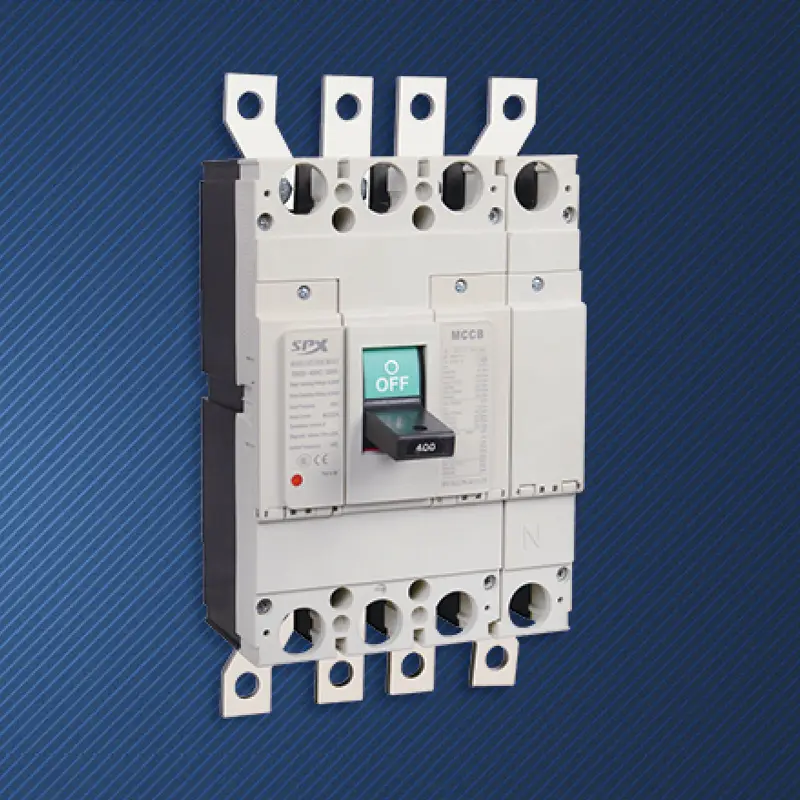

Disyuntor de caja moldeada 4P 350A

En grandes edificios o instalaciones industriales con una potencia de varios cientos de kilovatios, la complejidad y los requisitos de seguridad del sistema de distribución aumentan exponencialmente. El disyuntor de caja moldeada 4P 350A personalizado SPX está diseñado específicamente para la "fuente" o "aorta" de sistemas tan complejos. Va más allá de una única función de protección y asume tres misiones principales: cortar las corrientes de falla, gestionar las corrientes armónicas generadas por cargas no lineales (como equipos de TI y convertidores de frecuencia) que regresan a la línea neutra y proporcionar seguridad absoluta y aislamiento eléctrico completo durante el mantenimiento. Es la "fuerza estabilizadora" la que garantiza el funcionamiento seguro y estable del sistema incluso bajo cargas enormes, desequilibradas y ricas en armónicos.

Ventaja

En sistemas de carga no lineales de alta capacidad, la corriente del tercer armónico se superpondrá a la línea neutra, lo que hará que su corriente supere con creces la corriente de la línea de fase. El polo N del disyuntor de caja moldeada 4P 350A tiene capacidades de protección contra sobrecargas y cortocircuitos del mismo nivel que el polo de fase (350A), que puede operar de manera confiable en esta situación anormal y evitar que el cable neutro se sobrecaliente y se incendie debido a una sobrecarga a largo plazo. Este es un peligro de seguridad fundamental que no puede resolverse con un disyuntor tripolar.
Cuando ocurre cualquier falla de conexión a tierra o cortocircuito, los cuatro polos logran una desconexión sincrónica de nivel de milisegundos y el circuito defectuoso (incluidos los cables N potencialmente activos) se aísla completamente del lado de la fuente de alimentación, lo que proporciona el más alto nivel de protección de seguridad para el personal y el equipo, cumpliendo plenamente con los estrictos requisitos para aparatos eléctricos de aislamiento total en las normas IEC y GB.
Equipado con una unidad de disparo electrónico, puede configurar con precisión los parámetros de protección para cada uno de los cuatro polos. La función de protección de retardo corto del disyuntor de caja moldeada 4P 350A de alta calidad es la clave para lograr un disparo totalmente selectivo de los niveles superior e inferior, asegurando que solo el rango mínimo esté aislado en caso de falla; Al mismo tiempo, puede monitorear y registrar la corriente de cada fase y línea neutra, brindando soporte de datos para el análisis de la calidad de la energía y el rastreo de fallas.
Al adoptar un diseño de estructura de gran capacidad, tiene un excelente rendimiento de disipación de calor y estabilidad térmica dinámica, y puede soportar una corriente continua de 350 A y descargas eléctricas de cortocircuito de alta intensidad.
Puede integrar contactos auxiliares de cuatro polos, señales de alarma, dispositivos de liberación de derivación/subtensión y mecanismos operativos eléctricos, logrando fácilmente monitoreo remoto, conmutación automática y vinculación con sistemas de administración de edificios.

Solicitud

El disyuntor de caja moldeada 4P 350A personalizado sirve como disyuntor de entrada principal para los pisos del centro de datos debajo del sistema de suministro de energía TN-S, protegiendo y aislando el sistema de distribución de energía que contiene una gran cantidad de gabinetes de servidores monofásicos, administrando efectivamente el tercer armónico.
El interruptor principal lateral de bajo voltaje de los transformadores en grandes centros comerciales, edificios de oficinas de gran altura y hoteles con estrellas cumple con los requisitos de las normas de seguridad para aislar todos los conductores activos.
Los recintos deportivos, teatros, hospitales terciarios y otros lugares importantes con múltiples cargas monofásicas deben utilizar un disyuntor de caja moldeada 4P 350A para sus gabinetes de distribución principales para garantizar la seguridad y la compatibilidad.
El disyuntor de caja moldeada 4P 350A proporciona protección de energía y protección de corriente armónica de línea neutra para grandes talleres de soldadura y líneas de producción con equipos centralizados de variador de frecuencia.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM30-400

Marco (A)		SM30-400(NF-CW)						Características operativas
Corriente nominal en (A)		250、300、315、350、400
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 690V
Número de polos		3			4
Capacidad de corte limitada		C	S	H	C	S	H
Circuito de interrupción de cortocircuito (kA) AC400V		25	35	50	25	35	50
Operar cortocircuito (kA) AC400V		15	20	25	15	20	25
Foto de perfil
	a	258			258
	b	140			185
	c	153			153
Imagen de montaje
	d	195			195
	e	45			45
	f	8			8
Vida de la máquina		4000
vida electrica		1500
Dispositivo de operación eléctrica (MD)		●
Mango giratorio externo		●
Dispositivo de disparo automático		Termo-magnético
