Disyuntor de caja moldeada 4P 250A 200A

En el contexto de los cada vez más estrictos estándares de seguridad eléctrica modernos, cada vez más escenarios de aplicación requieren un aislamiento y protección completos de todos los conductores activos, incluidos los neutros. El disyuntor de caja moldeada 4P 250A 200A de alta calidad de la fábrica SPX es una práctica de ingeniería bajo este concepto central. Se implementa específicamente en circuitos críticos con cargas trifásicas desequilibradas, componentes armónicos significativos o donde se requiere aislamiento de cuatro polos según las regulaciones. Esta serie no es solo un dispositivo de protección, sino también un compromiso solemne con el cumplimiento del sistema, la seguridad de operación y mantenimiento y la adaptabilidad de la carga, garantizando una entrada de energía segura desde instalaciones comerciales de tamaño mediano hasta aplicaciones industriales de alta gama.

Característica:

Las dos especificaciones de 200A y 250A cubren con precisión los requisitos principales de capacidad de distribución de tamaño mediano de aproximadamente 100kW a 125kW (sistema de 400V). El disyuntor de caja moldeada 4P 250A 200A es la opción más adecuada para cajas de distribución de piso, fuentes de alimentación para grupos de equipos grandes, gabinetes de columnas de centros de datos y otros escenarios.

Los usuarios pueden elegir el modelo más adecuado basándose en un cálculo preciso de la corriente de carga, evitando el costo y el desperdicio de espacio causado por "un caballo grande tirando de un automóvil pequeño" y logrando el equilibrio óptimo entre los beneficios de protección y los beneficios de inversión.

Cuando una gran cantidad de cargas no lineales monofásicas (como servidores de TI, iluminación LED) hacen que el tercer armónico se superponga en la línea neutra, la capacidad total de protección de corriente del disyuntor de caja moldeada 4P 250A 200A N-pole puede prevenir el peligro de incendio oculto y peligroso del calentamiento por sobrecarga de la línea neutra.

Durante el mantenimiento o reparación, al desconectar este disyuntor, se puede lograr un aislamiento síncrono y absoluto de todos los conductores activos (L1, L2, L3, N), creando un entorno eléctrico absolutamente seguro para los operadores y cumpliendo con los requisitos obligatorios para la integridad del aislamiento en TN-S y otros sistemas.

Cualquier polo (incluido el polo N) que detecte una falla por sobrecarga o cortocircuito provocará una desconexión instantánea síncrona de cuatro polos, asegurando que la falla esté completamente aislada y evitando que el accidente se agrave.

Solicitud:

Como disyuntor de distribución principal para pisos estándar de edificios de oficinas y grandes tiendas minoristas bajo el sistema TN-S, cumple con las normas de seguridad y protege cargas mixtas de iluminación y enchufes.

El interruptor de entrada del gabinete de cabecera de columna en el centro de datos de tamaño mediano proporciona energía a los gabinetes de servidores posteriores y administra la corriente armónica de la línea neutra generada por las cargas de TI.

La protección de entrada de suministro de energía en el centro de control de la línea de producción automatizada tiene cargas mixtas como motores (trifásicos) y controladores (monofásicos) en la línea de producción.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM50-250

Marco (A)		SM50-250(NF-CV)
Corriente nominal en (A)		100、125、140、150、160、175、200、225、250
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 690V
Número de polos		3			4
Capacidad de corte limitada		C	S	H	C	S	H
Capacidad de interrupción de cortocircuito (kA) AC400V		18	30	50	18	30	50
Operar cortocircuito (kA) AC400V		9	15	25	9	15	25

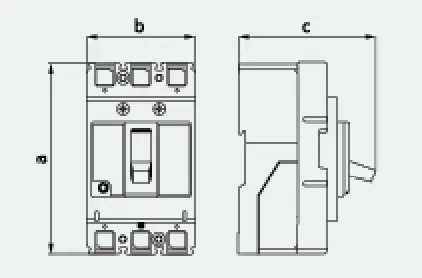

Foto de perfil
	a	165			165
	b	105			140
	c	90			90

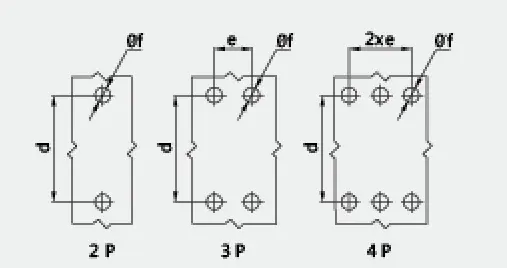

Imagen de montaje
	d	126			126
	e	35			35
	f	5			5
Vida de la máquina		4000
vida electrica		2000
Dispositivo de operación eléctrica (MD)		●
Mango giratorio externo		●
Dispositivo de disparo automático		Termo-magnético
