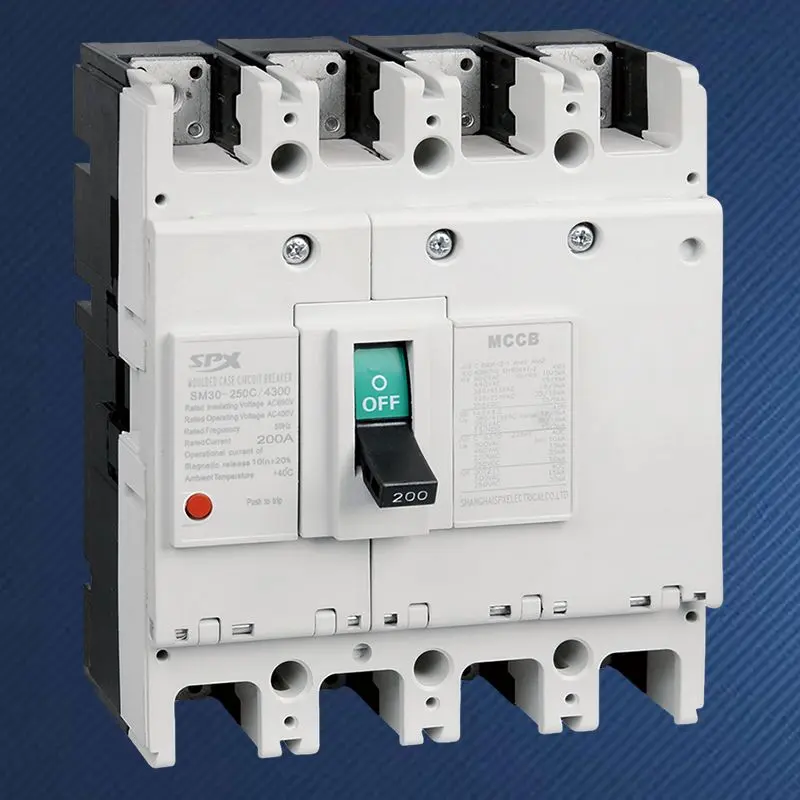

Disyuntor de caja moldeada 4P 200A

En los edificios comerciales, centros de datos y entornos industriales modernos que utilizan una gran cantidad de cargas no lineales monofásicas, los disyuntores tripolares tradicionales ya no pueden cumplir con todos los requisitos para un aislamiento seguro. El nacimiento del disyuntor de caja moldeada 4P 200A de alta calidad SPX radica en lograr un aislamiento y control completo de los conductores activos. No solo protege líneas trifásicas, sino que también utiliza su crucial cuarto polo (polo N) para desconectar y aislar líneas neutrales, resolviendo fundamentalmente daños a los equipos, riesgos de incendio y riesgos de descargas eléctricas para el personal causados ​​por la electrificación de la línea neutral, deriva potencial o corrientes de falla. Es una opción estratégica para abordar los complejos requisitos de calidad del suministro de energía y altos estándares de seguridad.

Ventaja

En estado desconectado, puede cortar simultáneamente todos los cables de fase y neutro, proporcionando el más alto nivel de garantía de seguridad para el mantenimiento de equipos de backend y la inspección de líneas, cumpliendo plenamente con los estrictos requisitos de integridad del aislamiento en sistemas de puesta a tierra como TN-S y TT.
En situaciones en las que las cargas trifásicas están muy desequilibradas o las corrientes del tercer armónico son significativas (como grandes luces LED, grupos de equipos de TI), la línea neutra puede transportar corrientes anormales. El disyuntor de caja moldeada 4P 200A garantiza que las líneas de neutro y fase se corten sincrónicamente en caso de fallas por sobrecarga o cortocircuito, evitando que la línea N se sobrecaliente y provoque un incendio.
Si falla algún polo (incluido el polo N), el disyuntor se bloqueará con cuatro polos para garantizar que el circuito defectuoso esté completamente aislado.
La función de protección del polo N se puede configurar de acuerdo con los estándares y requisitos de la aplicación, comúnmente conocido como tipo de protección total (con la misma corriente nominal y características de protección que el polo de fase) o tipo ajustable, para adaptarse a diferentes requisitos de coordinación de protección y conexión a tierra del sistema.
Cuando está equipado con dispositivos de liberación electrónicos, se pueden utilizar ajustes precisos de retardo corto para lograr una coordinación selectiva completa con equipos de protección de tres o cuatro polos de nivel inferior, asegurando la continuidad del suministro de energía.
El diseño y la selección de materiales del disyuntor de caja moldeada 4P 200A de alta calidad tienen en cuenta la posibilidad de corrientes armónicas de alto orden en la línea neutra, lo que garantiza una estabilidad a largo plazo durante el funcionamiento.
El duradero disyuntor de caja moldeada 4P 200A utiliza materiales de contacto, sistemas de extinción de arco y marcos de aislamiento del mismo grado que los MCCB tripolares de alta calidad, lo que garantiza durabilidad mecánica y eléctrica en funcionamiento sincrónico de cuatro polos.

Solicitud

El disyuntor de caja moldeada 4P 200A en stock sirve como disyuntor de entrada principal para grandes centros comerciales, edificios de oficinas y hoteles bajo el sistema TN-S, cumpliendo con las normas de seguridad que requieren que el interruptor principal desconecte todos los conductores activos.
Proporciona protección de línea entrante y protección sincrónica de líneas neutras para los gabinetes de columnas en salas de computadoras con una gran cantidad de servidores monofásicos que causan desequilibrios trifásicos graves y distorsión armónica.
El interruptor principal para distribución de energía en quirófanos de hospitales, laboratorios y sistemas de iluminación y sonido de grandes escenarios está diseñado para evitar el sobrecalentamiento causado por la superposición del tercer armónico en la línea neutra.
El disyuntor de caja moldeada 4P 200A, como dispositivo de protección de nivel superior del interruptor de transferencia de energía dual (ATSE), también puede aislar absolutamente la línea neutra al conmutar entre dos fuentes de energía, evitando la conexión paralela accidental de líneas neutras en diferentes sistemas.

La serie SPX SM30-250 de parámetros magnéticos térmicos MCCB

Marco (A)		SM30-250(NF-CW)						Características operativas
Corriente nominal en (A)		100、125、140、150、160、175、200、225、250
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 690V

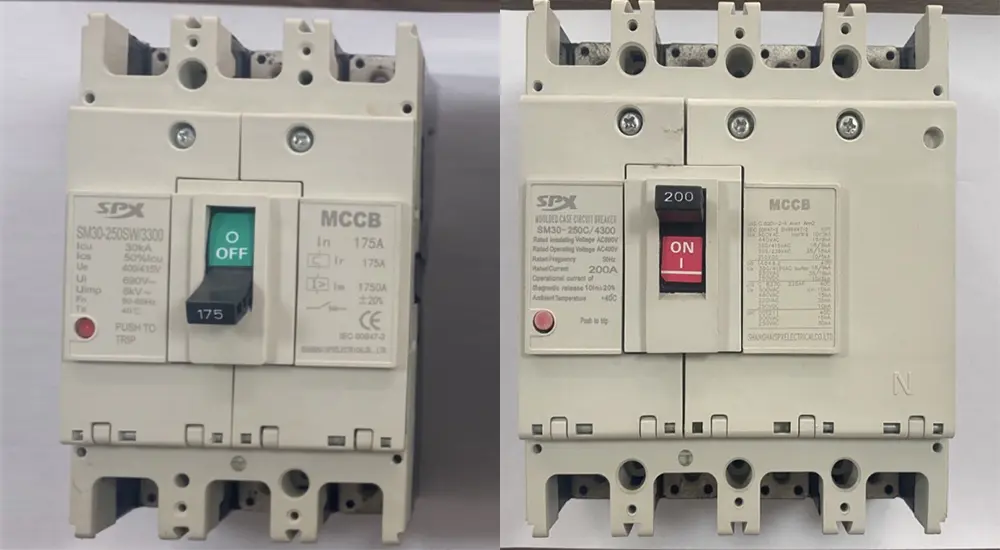

Número de polos		3			4
Capacidad de corte limitada		C	S	H	C	S	H
Capacidad de interrupción de cortocircuito (kA) AC400V		18	30	50	18	30	50
Operar cortocircuito (kA) AC400V		9	15	25	9	15	25
Foto de perfil
	a	165			165
	b	105			140
	c	90			90
Imagen de montaje
	d	126			126
	e	35			35
	f	5			5
Vida de la máquina		4000
vida electrica		2000
Dispositivo de operación eléctrica (MD)		●
Mango giratorio externo		●

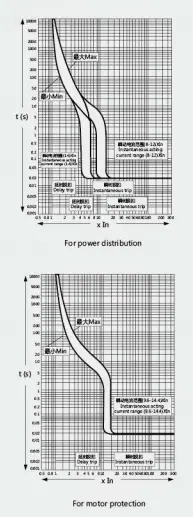

Dispositivo de disparo automático		Termo-magnético

Vista frontal
