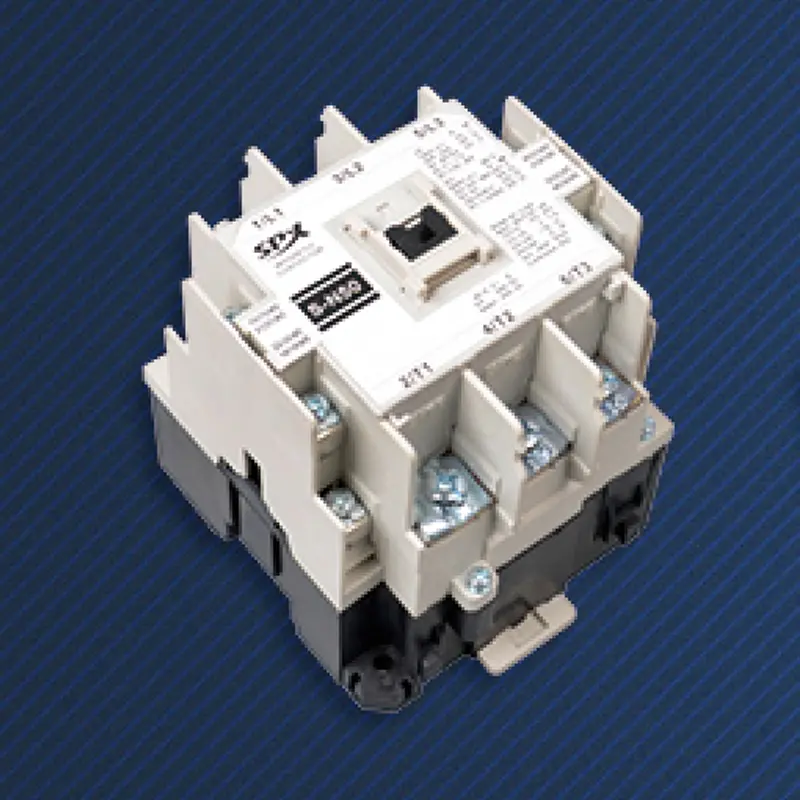

Contactor de CA de 380 V

En el mundo de la energía industrial, la electricidad trifásica de 380 V es el flujo sanguíneo, y el duradero contactor de CA de 380 V SPX Electric optimizado para este voltaje es la válvula cardíaca que controla con precisión el flujo sanguíneo. Elegir un contactor que esté realmente diseñado para sistemas de 380 V, en lugar de simplemente un modelo universal para "reducir la potencia" a niveles de voltaje más altos, significa implantar genes de mayor compatibilidad, mejor rendimiento y vida útil más larga en su dispositivo.

La bobina, el núcleo de hierro y el resorte de reacción están optimizados para sus características de succión a un voltaje de 380 V, lo que garantiza una succión y liberación confiables dentro de un rango de fluctuación de ± 10 % del voltaje nominal, evitando ruido, vibración o succión débil causada por una mala adaptación del voltaje.

La distancia eléctrica y la distancia de fuga entre las partes vivas internas están estrictamente diseñadas y fabricadas de acuerdo con el nivel de aislamiento requerido para el nivel de voltaje de 380 V, lo que brinda garantías de seguridad precisas y no excesivas para garantizar la estabilidad del aislamiento a largo plazo en ambientes húmedos y polvorientos.

En las redes eléctricas industriales se producen a menudo sobretensiones operativas y sobretensiones transitorias. El sistema de extinción de arco y el material aislante del contactor dedicado de 380 V pueden resistir eficazmente dichos impactos, lo que reduce el riesgo de avería o reencendido del arco.

Para condiciones de trabajo de alta frecuencia de operación (categorías AC-3, AC-4), como arranque y parada del motor, avance lento y frenado inverso en sitios industriales, los indicadores de vida eléctricos y mecánicos corresponden directamente a las condiciones de carga reales a 380 V. Parámetros clave de rendimiento:

Tensión de aislamiento nominal (Ui): normalmente 690 V o superior, lo que proporciona suficiente redundancia de seguridad para una tensión de funcionamiento de 380 V. Corriente de trabajo nominal (Ie): la selección debe basarse en el valor de corriente correspondiente a la carga controlada (como la potencia del motor) a una tensión de 380 V. Por ejemplo, si un motor trifásico de 22 kW tiene una corriente nominal de aproximadamente 42 A a 380 V, se debe seleccionar un contactor con una clasificación de ≥ 45 A. Categoría de uso: AC-3 (arranque y parada de motor de jaula de ardilla) es el estándar más común. Si se utiliza para avance lento frecuente o frenado en reversa, es necesario seleccionarlo o reducir su capacidad de acuerdo con la categoría AC-4.

Guía de selección y aplicación:

Áreas de aplicación:
El contactor de 380 VCA en stock es adecuado para controlar todos los motores trifásicos de máquinas herramienta, bombas, ventiladores, compresores, transportadores y maquinaria de línea de producción. El contactor de 380 VCA sirve como componente estándar en centros de control de motores (MCC), paneles de distribución y gabinetes de compensación de capacitores.
Control de energía para unidad central de aire acondicionado, bomba de agua de refrigeración, máquina de tracción de ascensor y bomba contra incendios.
Interruptores de potencia para sistemas de suministro de agua, tratamiento de aguas residuales, equipos de elevación portuarios y otras aplicaciones.

Parámetro del contactor magnético SPX AC

Marco (A)			SS-T20
KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Corriente retenida (AC-3) GB14048.4		220V	18
		380V	18
Corriente de calefacción retenida (A)			32
Tensión aislada retenida (V)			660
Contacto auxiliar AC-15	Contacto	Estándar	1NA+1NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
vida electrica			100
vida mecanica			500
Contorno y dimensión de instalación.
			Tipo	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
