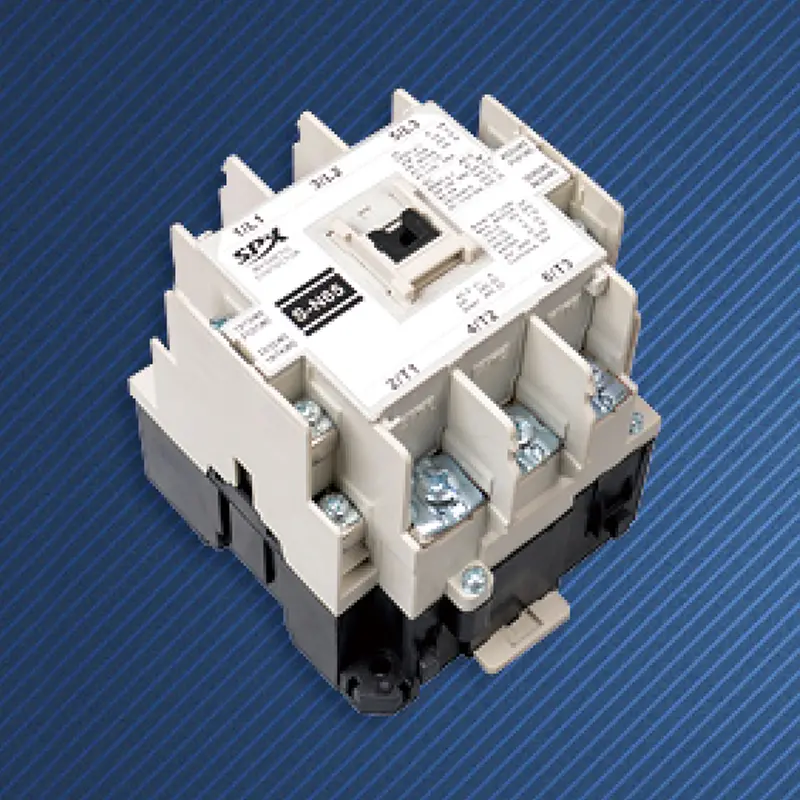

Unidad de aire acondicionado con contactor de CA

La unidad de aire acondicionado con contactor de CA personalizada de SPX Electric factory no es una aplicación simple de un contactor universal. Es un dispositivo de interruptor electromagnético definido profesionalmente en términos de vida eléctrica, capacidad de corte y estructura de volumen en función de las características de funcionamiento de los compresores de aire acondicionado (especialmente los compresores sellados con protección de sobrecarga de reinicio automático) y los motores de los ventiladores.

Características y ventajas

La unidad de aire acondicionado con contactor de CA de alta calidad cumple estrictamente con los estándares de categoría de uso de AC-8a (motores eléctricos en compresores de refrigeración sellados de control) o AC-7a (cargas de motores eléctricos para fines domésticos y similares), lo que significa que su vida eléctrica y las condiciones de prueba de capacidad de encendido/apagado simulan completamente las condiciones reales de trabajo de los compresores de aire acondicionado.
La corriente nominal de trabajo común cubre de 30 A a 45 A, y el voltaje de trabajo se combina con sistemas de aire acondicionado monofásicos (208-240 V) o trifásicos (hasta 660 V), que pueden satisfacer directamente los requisitos de potencia del compresor de la mayoría de los aires acondicionados domésticos y comerciales.
Los contactos principales generalmente están hechos de aleación de plata o materiales de aleación a base de plata, que tienen excelente conductividad, resistencia a la erosión del arco y resistencia a la soldadura, lo que garantiza un contacto estable incluso cuando se los somete con frecuencia a sobrecorrientes de arranque del compresor.
Adoptando un diseño tridimensional con un diseño superior e inferior, la parte superior es un sistema de contacto de doble punto de ruptura de puente de acción directa y la parte inferior es un sistema electromagnético. La estructura es compacta y propicia para la instalación en la caja de control del aire acondicionado con espacio limitado.
La cámara de extinción de arco eléctrico de doble rotura incorporada o la rejilla de extinción de arco de costura longitudinal pueden enfriar y extinguir rápidamente el arco generado al interrumpir la corriente, protegiendo eficazmente los contactos y evitando interferencias con otras señales débiles de control de corriente.
Estricta adaptabilidad ambiental: las condiciones de uso están claramente definidas, como el rango de temperatura del aire ambiente (comúnmente -5 ℃ a +50 ℃), altitud (≤ 2000 m), nivel de contaminación y categoría de instalación (generalmente Clase III), para garantizar un funcionamiento estable en entornos de alta temperatura, alta humedad y vibración a los que puede enfrentarse la unidad exterior de aire acondicionado.
Para facilitar la instalación in situ, a menudo se proporcionan dos métodos de conexión del circuito principal: conexión por enchufe y conexión por tornillo. Los terminales de la bobina también suelen diseñarse con conexiones enchufables para simplificar el proceso de cableado.
Algunos modelos permiten la instalación de módulos de contactos auxiliares para enclavamiento eléctrico o retroalimentación del estado del contactor al sistema de control, aumentando la flexibilidad del control.

Escenarios de aplicación clave

Controle el compresor de refrigeración sellado y el motor del ventilador exterior del sistema de aire acondicionado de velocidad fija o frecuencia variable.
La unidad de aire acondicionado con contactor de CA sirve como unidad de ejecución de conmutación de energía para cargas como válvulas direccionales de cuatro vías, compresores y ventiladores.
La unidad de aire acondicionado con contactor de CA se aplica al circuito de control del compresor de equipos como refrigeradores y vitrinas.

Parámetro del interruptor del contactor de CA SPX

Marco (A)			SS-N65
KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Corriente retenida (AC-3) GB14048.4		220V	68
		380V	66
Corriente de calefacción retenida (A)			100
Tensión aislada retenida (V)			660
Contacto auxiliar AC-15	Contacto	Estándar	2NA+2NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
vida electrica			60
vida mecanica			300

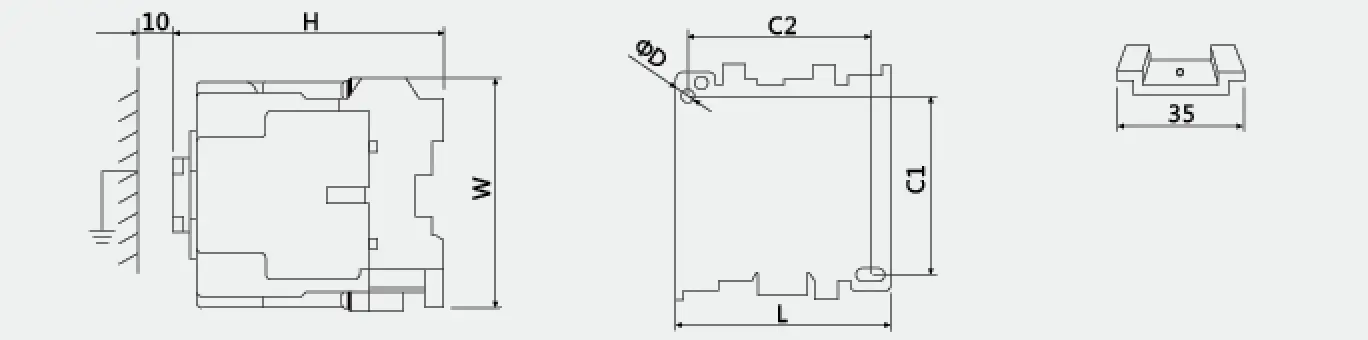

Contorno y dimensión de instalación.
			Tipo	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
