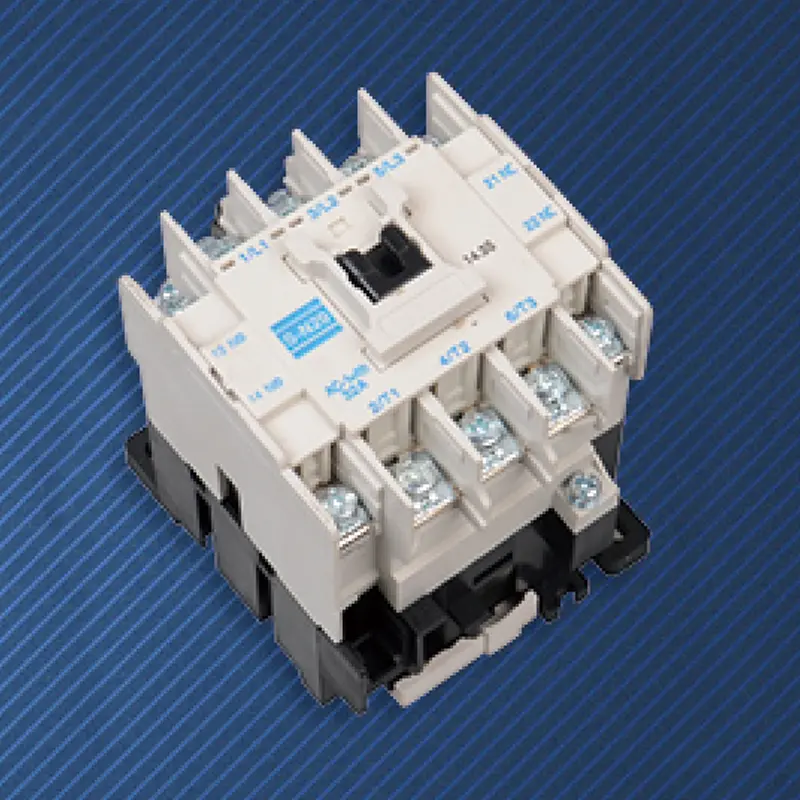

Montaje en carril DIN del contactor de CA

Dígale adiós al cableado desordenado y a las reparaciones que consumen mucho tiempo. Cuando el duradero soporte de riel DIN para contactor de CA de SPX Electric cumple con los rieles DIN estandarizados, pasa de ser un solo dispositivo a ser parte de un sistema de instalación eléctrica sistemático e industrializado. El valor del contactor de CA montado en riel que ofrecemos va mucho más allá de la conmutación de corriente confiable, sino que también radica en cómo reestructura el diseño del espacio del gabinete y el flujo de trabajo con la máxima comodidad.

ventaja

No es necesario medir, perforar ni roscar. Simplemente alinee la hebilla trasera del soporte de riel DIN del contactor de CA con el riel DIN estándar de 35 mm, presione ligeramente para bloquearlo de forma segura y el tiempo para instalar un dispositivo se mide en segundos.
Todos los componentes montados en rieles (incluidos disyuntores, relés, bloques de terminales, etc.) comparten la misma línea de referencia, formando naturalmente un diseño regular horizontal y vertical, mejorando la estética y eliminando por completo la inclinación de la instalación causada por la desalineación de la perforación manual.
El dispositivo se puede deslizar fácilmente sobre el riel guía y su posición relativa se puede ajustar en cualquier momento antes y después del cableado, dejando la máxima flexibilidad para la planificación y el enrutamiento de las ranuras.
Cuando sea necesario reemplazar o ampliar el soporte de riel Din del contactor de CA, simplemente use un destornillador para aflojar la hebilla, retire la pieza vieja y reemplácela por una nueva. La expansión del sistema o la recuperación de fallas se vuelven rápidas y no afectan a los adyacentes.
dispositivos. En comparación con la instalación plana, la instalación con riel guía permite un diseño multicapa de alta densidad en la dirección de profundidad del gabinete, aprovechando al máximo el valioso espacio tridimensional dentro del gabinete.
Ahorra tiempo y costos de material para el procesamiento de orificios de paneles, reduce la necesidad de herramientas de instalación y reduce significativamente los costos de mano de obra para mantenimiento y renovación posteriores.

Diseño de producto y análisis de instalación.

El montaje en riel DIN del contactor de CA sigue estrictamente los estándares de riel DIN TH35-7.5 o TH35-15 reconocidos internacionalmente, lo que garantiza una compatibilidad perfecta con la gran mayoría de gabinetes eléctricos y accesorios del mercado. La parte posterior está equipada con hebillas elásticas hechas de plástico de ingeniería de alta dureza, que proporcionan una fuerza de bloqueo estable y al mismo tiempo permiten una liberación rápida mediante una simple operación de herramienta.
Todos los terminales de alimentación y control están claramente etiquetados en el frente para operaciones de cableado rápidas y precisas desde la misma dirección.
Se ha optimizado el diseño de los terminales de cableado, dejando suficiente espacio para el funcionamiento del destornillador incluso cuando se utilizan cables con conectores prensados ​​en frío.
La parte superior o lateral está diseñada con una zona para inserción o escritura de placas identificativas, lo que facilita la numeración de circuitos y el etiquetado funcional.

Áreas de aplicación principales

Como núcleo impulsor de actuadores como motores, calentadores, válvulas de solenoide, etc., el montaje en riel DIN del contactor de CA se instala al lado del mismo riel con PLC, disyuntores, fuentes de alimentación de conmutación, etc., formando el corazón del sistema de control estandarizado.
Instale cajas de conexiones compactas tipo riel junto a dispositivos que requieran control remoto, con contactores incorporados que accionan directamente cargas locales, logrando control descentralizado y cableado simplificado.
El montaje en riel Din del contactor de CA se utiliza para el control de iluminación, control de fan coil, control de bombas de agua y otros escenarios, lo que facilita la construcción estandarizada y la gestión centralizada en salas de distribución o cajas de control en el sitio.
Proporcionar una base de módulo de control electrónico "plug and play" para los fabricantes de equipos mecánicos, reduciendo significativamente el ciclo de montaje y puesta en servicio de los gabinetes de equipos.

Parámetro del contactor modular de CA doméstico SPX

Marco (A)			SS-N20
KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4		220V	5,5/7,5
		380V	15/11
Corriente retenida (AC-3) GB14048.4		220V	22
		380V	22
Corriente de calefacción retenida (A)			32
Tensión aislada retenida (V)			660
Contacto auxiliar AC-15	Contacto	Estándar	1NA+1NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
vida electrica			100
vida mecanica			500

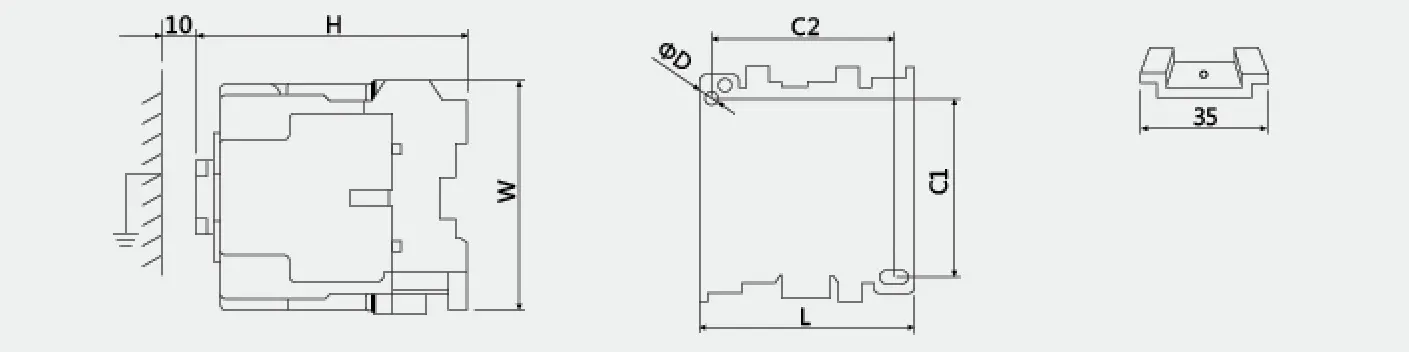

Contorno y dimensión de instalación.
			Tipo	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
