Cuando es necesario dotar al simple encendido y apagado del alma de "automatización", el interruptor de contactor de CA personalizado de SPX Electric se convierte en una opción inevitable. Está lejos de ser un interruptor manual ordinario, sino un terminal inteligente de ejecución de energía que puede responder a instrucciones débiles de botones, sensores, PLC o microprocesadores y generar cientos de amperios de corriente. Su existencia hace posible el control centralizado, el enclavamiento automático y la programación remota.
1. Esencia: utilizar "corriente pequeña" para controlar de forma segura la "corriente grande"
La esencia del diseño del interruptor de contacto de CA radica en la fuerza magnética generada por la bobina electromagnética (corriente de control de nivel de miliamperios), que impulsa el movimiento de los contactos mecánicos (capaces de transportar cientos de amperios de corriente eléctrica). Este aislamiento eléctrico confiable garantiza que el personal en el lado de control de bajo voltaje esté completamente aislado de los dispositivos lógicos de precisión y de los peligros en el lado de energía de alto voltaje.
Los interruptores manuales y los disyuntores tienen límites físicos en términos de corriente, frecuencia de funcionamiento y seguridad. El interruptor de contactor está diseñado para tareas de encendido y apagado remoto de alta frecuencia, alta corriente y, llenando el vacío entre la lógica de control y las cargas potentes.
2. Función: un centro desde el "control de puntos" hasta el "control del sistema"
Un pequeño botón instalado en la sala de control o un punto de salida del PLC puede controlar equipos grandes en un taller remoto a través de un contactor, logrando permisos de control centralizados y extendidos.
A través del cableado flexible de los contactos auxiliares normalmente abiertos/normalmente cerrados del interruptor de contactor de CA, se puede lograr fácilmente la lógica eléctrica clásica, como el autobloqueo, el enclavamiento y el arranque secuencial, formando la base del hardware de complejos circuitos de control de seguridad.
Como característica de interfaz de los componentes del sistema:
Los terminales de la bobina aceptan voltajes de control estandarizados (como DC24V, AC220V), convirtiéndose en un "lenguaje" universal para una integración perfecta con varios controladores (PLC, relés, temporizadores).
El contacto auxiliar proporciona retroalimentación del estado físico en tiempo real (encendido o apagado) del cuerpo del interruptor, que puede transmitirse de regreso a la luz indicadora, al controlador o al sistema de monitoreo superior para formar un circuito de control.
El interruptor de contactor de CA disponible, como "mano y pie" del PLC, controla directamente el arranque y la parada del motor del transportador, el motor de la estación hidráulica, la fuente de energía manual mecánica, etc., y es el ejecutor directo del ritmo de producción.
En el gabinete de distribución, se puede lograr un control centralizado, remoto o automático de múltiples bombas de agua, ventiladores, compresores y otros equipos, y se pueden integrar fácilmente protectores de sobrecarga (relés térmicos) para formar arrancadores de motor.
Controle automáticamente el suministro de energía de grandes unidades de aire fresco, torres de enfriamiento, circuitos de iluminación y otros equipos según programas horarios o señales de sensores, logrando conservación de energía y gestión inteligente.
En el circuito de seguridad, el interruptor de contacto de CA sirve como un actuador crítico que corta inmediatamente el suministro de energía del equipo cuando se presiona el botón de parada de emergencia o se abre la puerta de seguridad, brindando el más alto nivel de protección de apagado de seguridad.
Para seleccionar el interruptor de contactor de CA correcto, es necesario hacer coincidir con precisión sus parámetros de aplicación como "interruptor":
Voltaje de control y alimentación: el voltaje de la bobina debe coincidir con la fuente de alimentación de control; La tensión nominal del contacto principal no debe ser inferior a la tensión de línea.
Frecuencia de operación: Para operaciones frecuentes de arranque y parada (como aplicaciones de jog y servo), es necesario elegir un modelo con una corriente nominal más alta o una alta frecuencia de operación especialmente calibrada.

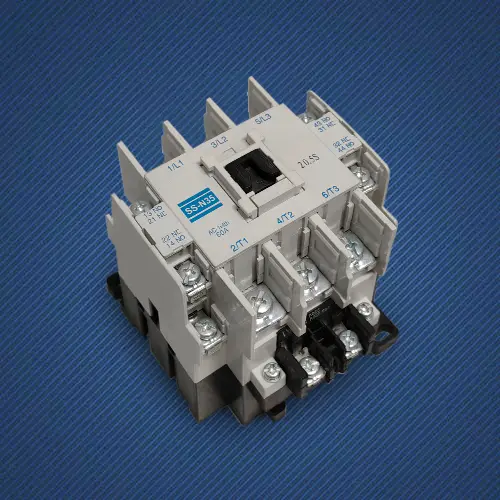

| Marco (A) | SS-N35 | ||||||||
| KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4 | 220V | 15/11 | |||||||
| 380V | 18,5/25 | ||||||||
| Corriente retenida (AC-3) GB14048.4 | 220V | 42 | |||||||
| 380V | 44 | ||||||||
| Corriente de calefacción retenida (A) | 60 | ||||||||
| Tensión aislada retenida (V) | 660 | ||||||||
| Contacto auxiliar AC-15 | Contacto | Estándar | 2NA+2NC | ||||||
| Corriente retenida (A) | 220V | 1.6 | |||||||
| 380V | 0.95 | ||||||||
| vida electrica | 80 | ||||||||
| vida mecanica | 500 | ||||||||

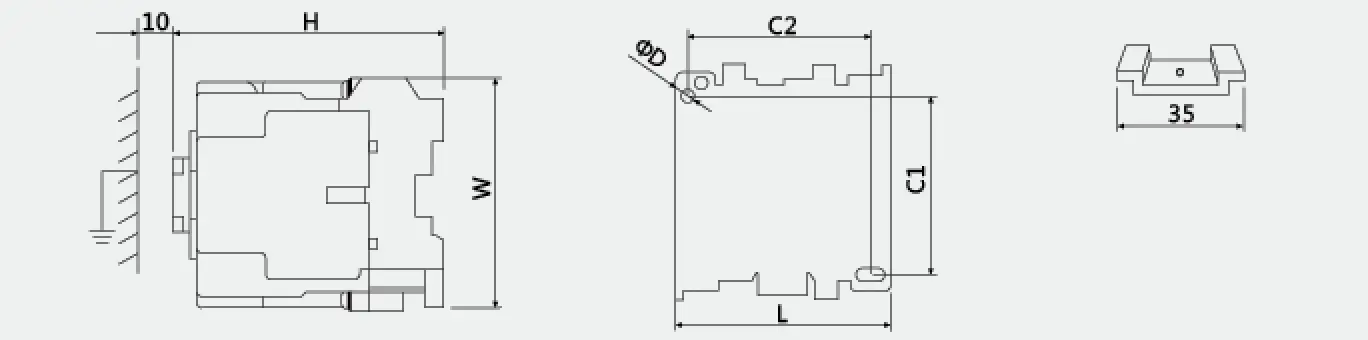

| Contorno y dimensión de instalación. |
|
||||||||
| Tipo | L | W | H | C1 | C2 | ΦD | |||
| SS-N35 | 75 | 89 | 91 | 58 | 54 | 4.5 | |||
