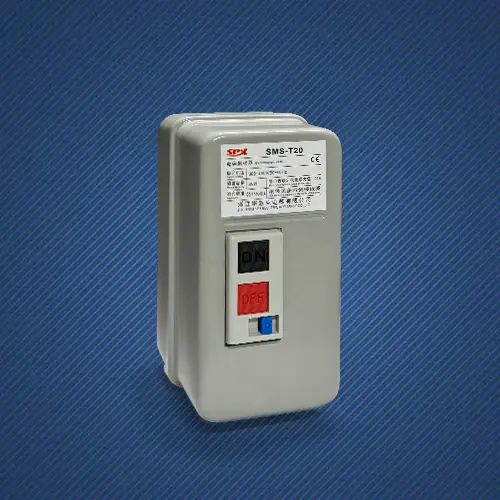

Interruptor de arranque de motor magnético

En el equipo y en el punto de partida de la línea de producción, el operador necesita un "interruptor de encendido" que pueda controlar de forma directa y segura el destino del motor sin depender de complejos gabinetes eléctricos. El duradero interruptor de arranque de motor magnético SPX nació para este propósito. Condensa el tradicional sistema de control dividido "botón/interruptor+contactor+protector" en un panel de operación integrado robusto e intuitivo. No se trata sólo de un interruptor, sino también de una estación de control de energía local con funciones de protección integradas, que brinda al operador el control directo más eficiente y seguro.

Fortalezas centrales

Los botones integrados a prueba de agua y polvo (arranque/parada) o interruptores giratorios (ENCENDIDO/APAGADO), con una identificación clara y una lógica de operación simple y directa, se pueden operar de manera segura sin conocimientos de electricista profesional.
El operador solo toca el panel de control seguro de bajo voltaje, y todos los componentes de alto voltaje están completamente encerrados en una resistente carcasa de metal o plástico de ingeniería, con una opción de botón de parada de emergencia (cabeza de hongo). En caso de emergencia, la máquina se puede detener con un toque, respetando las normas de seguridad.
La carcasa suele tener un alto nivel de protección (como IP55, IP65), que puede resistir el polvo, salpicaduras de agua y manchas de aceite. El interruptor de arranque de motor magnético es adecuado para entornos hostiles como talleres, exteriores y áreas de lavado.
Al eliminar la necesidad de largos cables de control multinúcleo desde el panel de control al gabinete de control, el interruptor de arranque de motor magnético solo requiere la conexión de los cables de alimentación y del motor, lo que ahorra más del 50 % en costos de cableado e instalación.

solicitud

La caja de control del lado de la máquina para compresores de aire, bombas de agua, ventiladores, mezcladores y otros equipos permite a los operadores arrancar y detener en el sitio y observar el estado del equipo.
La estación de control de arranque para cintas transportadoras, elevadores y alimentadores facilita el control directo por parte del personal de entrega de material.
Manijas de control para polipastos eléctricos, estaciones hidráulicas móviles y máquinas de limpieza para lograr el movimiento sincrónico del equipo y el control.
Bombas de riego agrícola, equipos de tratamiento de aguas residuales y maquinaria de construcción, el interruptor de arranque de motor magnético tiene un alto nivel de protección contra el viento, la lluvia y el polvo.

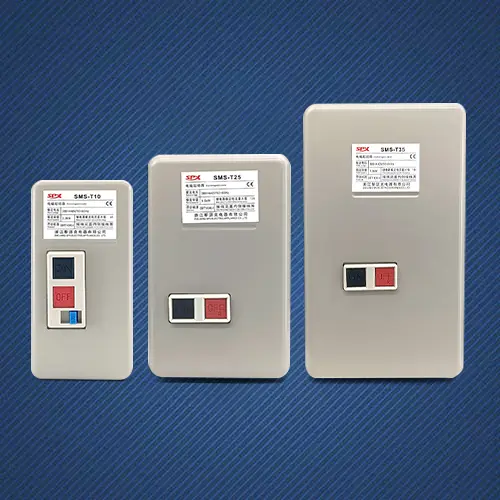

Parámetro del arrancador de motor magnético SPX

Marco (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Potencia retenida(AC-3)EC60947-4		220V	2.2/3	4/5.5	4/5.5	5,5/7,5		7.5/10
		380V	2,7/3,5	7.5/10	7.5/10	7.5/10		15/20
Corriente retenida (AC-3) GB14048.4		220V	13/11	20	20	26		35
		380V	7/9	20	20	25		32
Corriente de calefacción retenida (A)			20	32		50		60
Tensión aislada retenida (V)			660
Contacto auxiliarAC-15	Contacto	Estándar	1NO	1NA+1NC	2NA+2NC
	Corriente retenida (A)	220V	1.6
		380V	0.95
Calificación eléctrica			IP30
vida mecanica			1000		500
Contorno y dimensión de instalación.
			Tipo	L	W	H1	H2		C1	C2
			T3-20/21	106	170	110	115		140	76.0
			T3-25/35	136	225	110	130		165	95

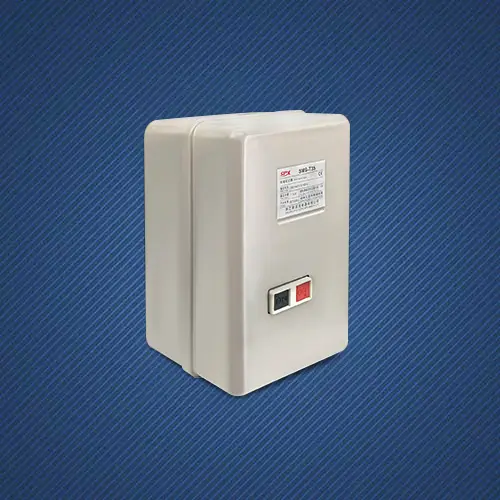

Detalles del arrancador de motor magnético SPX S3-T25
