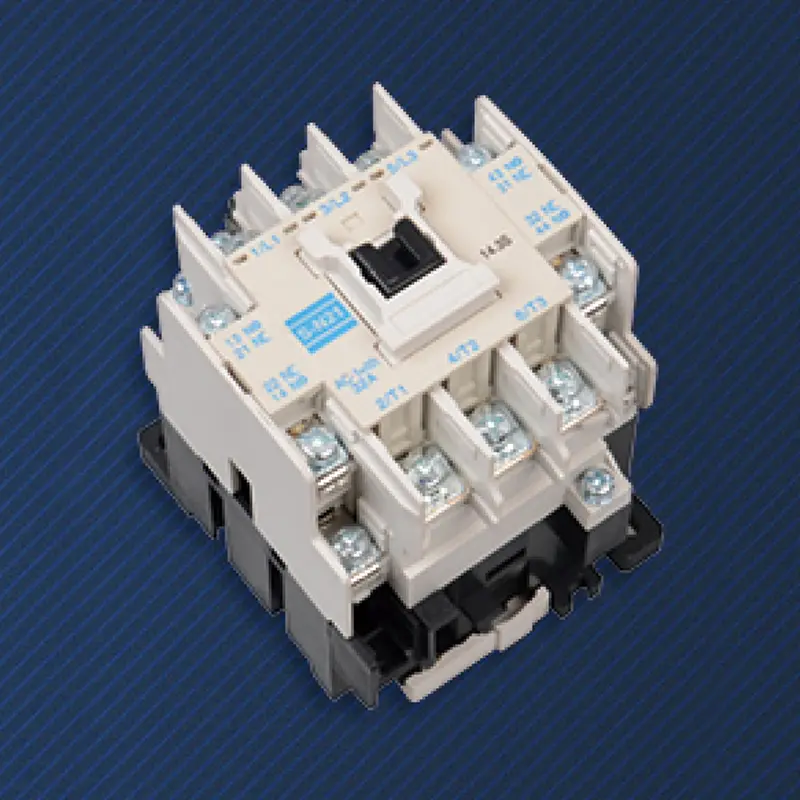

El contactor magnético de CA de alta calidad fabricado por SPX Electric es el punto de partida físico para todos los controles de automatización. Después de que el PLC emite el comando, el contactor electromagnético de CA completa un salto crucial desde señales de control débiles a un accionamiento eléctrico fuerte antes de que el motor realmente gire. No es el componente más complejo, pero es un ejecutor confiable, insustituible y resistente al tiempo en sistemas de energía industriales.
Al accionar los contactos mecánicos con fuerza electromagnética, se establece un aislamiento eléctrico completo entre la bobina de control (lado de bajo voltaje) y el circuito principal (lado de alto voltaje y alta corriente). Esto evita fundamentalmente el riesgo de que entre alto voltaje en el sistema de control, garantizando la seguridad del personal y de los equipos sensibles como los PLC.
La acción mecánica del punto de contacto suele ir acompañada de un sonido de "clic" claro y audible, y la mayoría de los productos tienen una ventana indicadora de posición visual, que proporciona información directa y confiable sobre el estado físico.
La corriente en el momento de arrancar el motor puede alcanzar entre 5 y 8 veces el valor nominal. Los contactos de aleación a base de plata diseñados específicamente para contactores electromagnéticos y su rápida acción de cierre pueden soportar sobretensiones de corriente tan intensas, que son un eslabón débil en muchos componentes de interruptores electrónicos.
Cuando se desconecta el contacto, se formará un espacio transparente de aislamiento de aire y luego el lado de carga y el lado de alimentación se cortarán completamente sin riesgo de fuga de corriente, cumpliendo estrictas normas de seguridad de mantenimiento en caso de apagado.
La estructura central electromagnética y mecánica del contactor magnético de CA tiene una fuerte tolerancia a la temperatura, la humedad, el polvo y ciertas fluctuaciones de voltaje. En entornos industriales hostiles, su confiabilidad suele ser superior a la de los complejos dispositivos electrónicos puros.
Después de millones de vidas mecánicas, el desgaste de los contactores magnéticos de CA (como la erosión de los contactos) es predecible y gradual, lo que facilita el desarrollo de planes de mantenimiento preventivo y evita fallas catastróficas repentinas.
1. Sistema electromagnético (fuente de accionamiento):
Bobina: acepta voltaje de control (como 24 V CA/CC, 220 V CA) y convierte la energía eléctrica en un campo magnético.
Núcleo de hierro estático tipo E y núcleo de hierro dinámico: después de energizar la bobina, genera fuerza magnética para atraer el núcleo de hierro dinámico. El anillo de cortocircuito incorporado está diseñado específicamente para eliminar la vibración y el ruido causados por el cruce por cero de CA, lo que garantiza una succión silenciosa y suave en entornos de CA.
2. Sistema de contacto (unidad de ejecución):
Contacto principal (normalmente abierto): Fabricado con materiales a base de plata (como óxido de plata-cadmio) resistentes a la soldadura y con baja resistencia de contacto, capaces de transportar altas corrientes en el circuito principal.
Contacto auxiliar: vinculado mecánicamente con el contacto principal, utilizado para controlar el autobloqueo del circuito, la retroalimentación de señal o el enclavamiento, generalmente con un diseño modular que se puede combinar de manera flexible.
3. Sistema de extinción de arco (protección de seguridad):
Al interrumpir corrientes elevadas, se producirán arcos de alta temperatura entre los contactos. El contactor magnético de CA utiliza una cubierta de extinción de arco de rejilla metálica para cortar, enfriar y extinguir rápidamente el arco, protegiendo los contactos de la erosión y previniendo accidentes causados por el arco.
El contactor magnético de CA es un dispositivo de control de configuración estándar para todos los motores de salida de arranque directo en línea, arranque estrella-triángulo y arranque suave.
El contactor magnético de CA se utiliza para controlar cargas como grandes tubos calefactores eléctricos, hornos industriales, grupos de iluminación, etc. que requieren encendido/apagado frecuente.
La unidad de ejecución clave en el interruptor de transferencia automática (ATS): responsable de conectar o desconectar físicamente la línea de suministro de energía durante la conmutación de dos fuentes de energía.
El circuito de alimentación principal de equipos como grúas, compresores y máquinas de fundición a presión está conectado o desconectado.
| Marco (A) | SS-N21 | ||||||||
| KW/HP(AC-3) Potencia retenida(AC-3) IEC60947-4 | 220V | 5,5/7,5 | |||||||
| 380V | 15/11 | ||||||||
| Corriente retenida (AC-3) GB14048.4 | 220V | 22 | |||||||
| 380V | 22 | ||||||||
| Corriente de calefacción retenida (A) | 32 | ||||||||
| Tensión aislada retenida (V) | 660 | ||||||||
| Contacto auxiliar AC-15 | Contacto | Estándar | 2NA+2NC | ||||||
| Corriente retenida (A) | 220V | 1.6 | |||||||
| 380V | 0.95 | ||||||||
| vida electrica | 100 | ||||||||
| vida mecanica | 500 | ||||||||

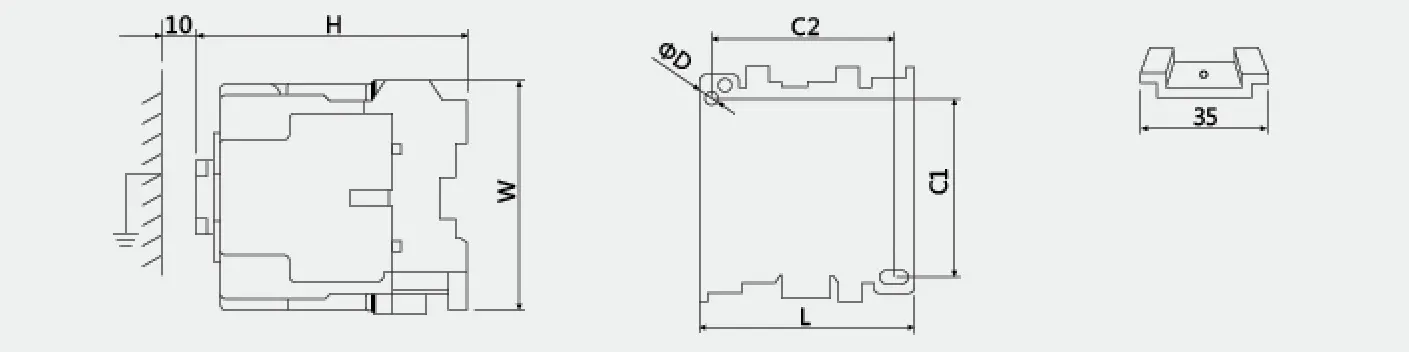

| Contorno y dimensión de instalación. |
|
||||||||
| Tipo | L | W | H | C1 | C2 | ΦD | |||
| SS-N21 | 63 | 81 | 81 | 60 | 54 | 4.5 | |||
