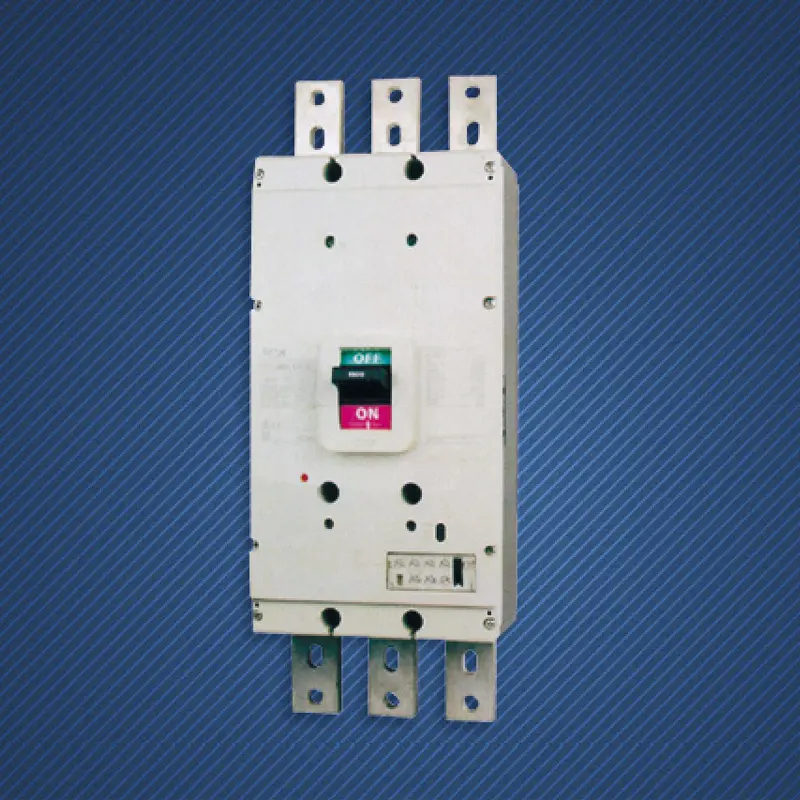

Disyuntor de caja moldeada de clasificación 3P 1000A

En el corazón energético de las instalaciones modernas a gran escala, la sala de distribución principal, la corriente de 1000 A marca uno de los niveles de capacidad más altos para la distribución de energía. SPX se implementa en este disyuntor de caja moldeada de clasificación 3P 1000A de alta calidad, que ha superado el alcance de los dispositivos de protección tradicionales y ha evolucionado hasta convertirse en una plataforma integral de administración de energía que integra un fuerte control de corriente, una lógica de corriente débil y comunicación digital.

Características:

Con una corriente nominal de 1000 A, puede transportar de forma segura cargas de energía sostenidas de aproximadamente 550 kW (400 V trifásicos) o más, satisfaciendo las necesidades de convergencia de energía de grandes salas de centros de datos, líneas de producción de servicio pesado o edificios completos.
El disyuntor de caja moldeada de clasificación 3P 1000A proporciona capacidades de interrupción de cortocircuito extremo líderes en la industria de hasta 120 kA-150 kA, capaces de soportar y eliminar de forma segura las fallas de cortocircuito más destructivas que puedan ocurrir. Es la última línea sólida de defensa para garantizar que la arquitectura física de todo el sistema de distribución de bajo voltaje no colapse.
Al adoptar un marco de aislamiento de alta resistencia especialmente diseñado y un diseño de conducto de disipación de calor optimizado, garantiza una excelente estabilidad térmica dinámica y un bajo aumento de la temperatura de funcionamiento durante el funcionamiento a largo plazo con alta corriente y un proceso de alto corte.
Equipado con la unidad de disparo digital multifuncional más avanzada, proporciona una matriz de protección integral y programable que incluye sobrecarga, retardo de cortocircuito, cortocircuito instantáneo, falla a tierra, corriente residual, etc. La configuración de protección se puede configurar con precisión dentro de un amplio rango y combinarse de manera flexible con características de tiempo.
La función precisa de protección de retardo corto del disyuntor de caja moldeada de clasificación 3P 1000A es la clave para lograr una protección totalmente selectiva desde este nivel hasta el disyuntor final, asegurando que las fallas se limiten al máximo al rango mínimo y garantizando el funcionamiento ininterrumpido del resto del sistema.
Equipado con potentes funciones de registro de fallas, registro de eventos, monitoreo de temperatura y diagnóstico de salud, puede proporcionar una advertencia temprana de riesgos potenciales y lograr una transición de "post protección" a "pre prevención".
La recopilación y visualización en tiempo real de todos los parámetros eléctricos, incluida la corriente, el voltaje, la potencia, la energía, el factor de potencia, la frecuencia, el contenido armónico, la demanda, etc., es la fuente de datos principal para construir un sistema de distribución digital.
Soporte nativo o soporte de módulo avanzado para protocolos como Ethernet, Profinet, Modbus TCP/IP e incluso IEC 61850, perfectamente integrados en sistemas de gestión de energía a nivel de fábrica, sistemas de automatización de edificios o plataformas de IoT basadas en la nube.

Solicitud

El disyuntor de caja moldeada de clasificación 3P 1000A de alta calidad sirve como disyuntor de entrada principal de bajo voltaje para cada módulo de fuente de alimentación (como toda la capa del centro de datos) para proteger cargas críticas de TI.
Protección de bus de bajo voltaje e interruptores seccionales para refinerías a gran escala, fábricas de chips semiconductores y edificios principales de fabricación de automóviles.
Interruptor principal lateral de bajo voltaje con transformador para edificios de gran altura, grandes terminales de aeropuertos internacionales y recintos deportivos gigantes.
La protección central de distribución de energía para el suministro y distribución de energía principal de hospitales terciarios, subestaciones principales de metro y centros de tratamiento de agua a gran escala.
Disyuntores de recogida lateral de baja tensión CA para centrales fotovoltaicas de cien megavatios o centrales de almacenamiento de energía.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM30-1000

Marco (A)				SM300-1000-SS	SM300-1250-SS	Características operativas
Corriente nominal en (A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Número de polos				3
Tensión nominal de aislamiento U1(V)			C.A.	690	690
Capacidad de ruptura nominal (KA)	IEC 60947-2 (lcu/lcs)	C.A.	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		corriente continua	250V	-	-

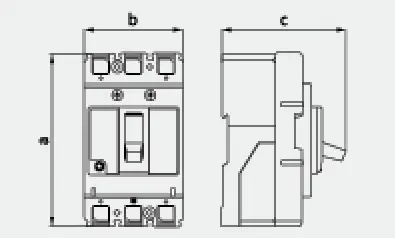

Foto de perfil
			a	405
			b	210
			c	190

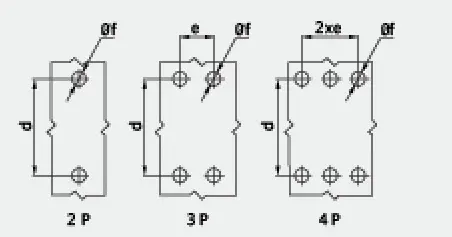

Imagen de montaje
			d	275
			e	70
			f	10
Vida de la máquina				2500
vida electrica				500
Dispositivo de operación eléctrica (MD)
Mango giratorio externo
Dispositivo de disparo automático				Termo-magnético
