Disyuntor de caja moldeada MCCB 3P 40A 50A

En la red de distribución de energía de líneas de producción industriales, centros comerciales o edificios, existe una gran cantidad de cargas trifásicas con corrientes nominales en el rango de 40-50 amperios. Estas cargas suelen actuar como nodos críticos en el sistema, lo que impone mayores exigencias en cuanto a confiabilidad, selectividad y flexibilidad de la protección. El disyuntor de caja moldeada MCCB 3P 40A 50A de alta calidad fabricado por SPX es un producto de calidad profesional diseñado para dichos circuitos centrales. Va más allá de la función de corte de protección básica e introduce configuraciones de protección ajustables y una mayor capacidad de corte, como un "despachador de energía" exigente. No solo puede eliminar fallas, sino también lograr una cooperación selectiva con equipos de protección de nivel superior e inferior ajustando los umbrales y retrasos de protección, maximizando la continuidad del suministro de energía.

Ventaja

La característica ajustable le permite proteger equipos de calefacción trifásicos estables y adaptarse a cargas de motores trifásicos con ciertos golpes de arranque, lo que lo hace más aplicable.
Por lo general, tiene una alta capacidad de corte de 25 kA a 50 kA, que puede cortar y resistir eficazmente la corriente de cortocircuito esperada que ocurre en la caja de distribución, asegurando que la falla no se propague a la red eléctrica de nivel superior.
El mecanismo operativo es resistente y proporciona una indicación clara de las posiciones "encendido", "apagado" y "apagado". Cuando se desconecta el disyuntor de caja moldeada MCCB 3P 40A 50A con certificación CE, se forma un punto de interrupción de aislamiento de seguridad trifásico visible, que cumple plenamente con las especificaciones de seguridad eléctrica para el mantenimiento del equipo.
La estructura integrada de tres polos ahorra mucho espacio en comparación con la instalación separada.

Solicitud

Como interruptor de aislamiento y protección de energía entrante para máquinas herramienta CNC, unidades de bomba de tamaño mediano, unidades de tratamiento de aire y maquinaria de embalaje.
En el gabinete de distribución de energía del taller o edificio, el disyuntor de caja moldeada MCCB 3P 40A 50A de alta calidad brinda protección de derivación para un área o un grupo de equipos.
Proteja la fuente de alimentación de conducción de unidades centrales de aire acondicionado pequeñas y medianas, ascensores de centros comerciales y equipos eléctricos trifásicos de cocina.
Disyuntor de caja moldeada MCCB 3P 40A 50A Se utiliza para la protección de la caja combinadora de tres CA o del terminal de salida del inversor en plantas de energía fotovoltaica pequeñas y medianas.

Parámetro de disyuntores magnéticos térmicos de la serie SPX SM30-63

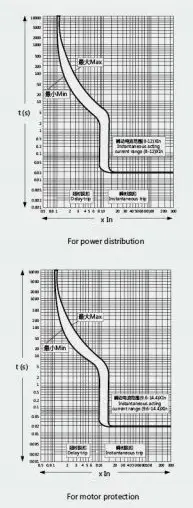

Marco (A)		SM30-63(NF-CW)						Características operativas
Corriente nominal en (A)		3、6、10、16、20、25、32、40、50、63
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 500 V
Número de polos		2			3
Capacidad de corte limitada		C	S	H	C	S	H
Capacidad de interrupción de cortocircuito (kA) AC400V		5	5	10	5	5	10
Operar cortocircuito (kA) AC400V		2	2	5	2	2	5
Foto de perfil
	a	130			130
	b	50			74
	c	88			88
Imagen de montaje
	d	110			110
	e	/			25
	f	5			5
Vida de la máquina		7000
vida electrica		4000
Dispositivo de operación eléctrica (MD)
Mango giratorio externo
Dispositivo de disparo automático		Hidráulico-magnético

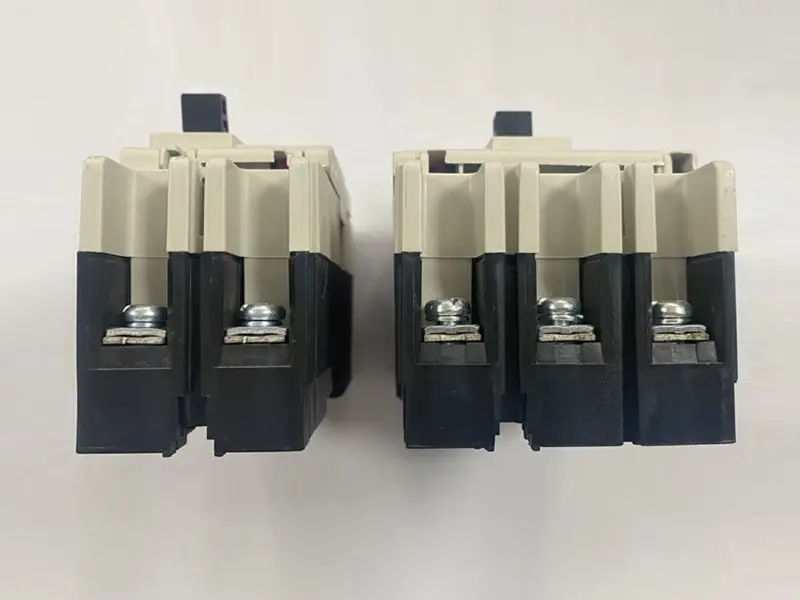

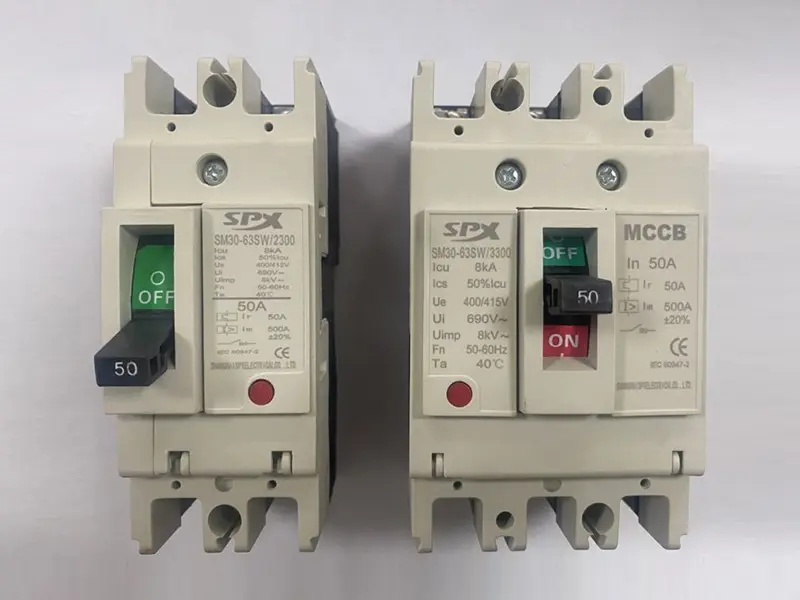

Vista frontal

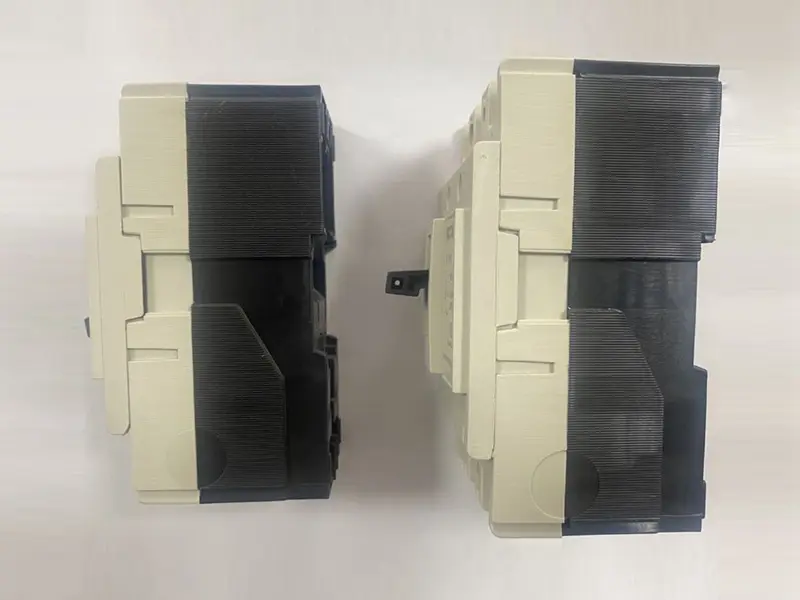

Disyuntores magnéticos térmicos Vista lateral
