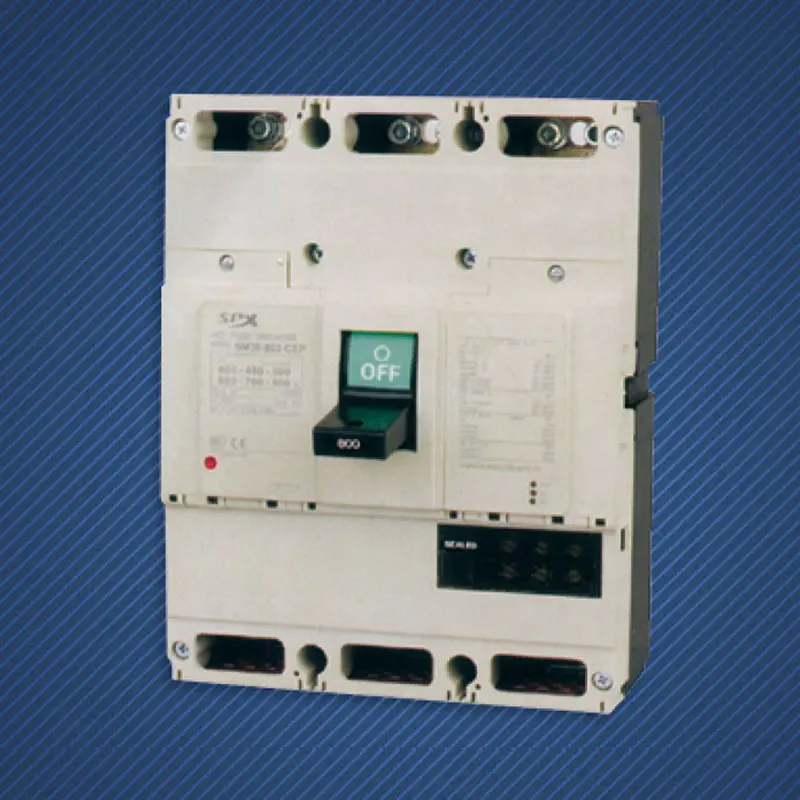

Disyuntor de caja moldeada 3P 630A

El disyuntor de caja moldeada 3P 630A personalizado de SPX está ubicado en el corazón de centros de datos, plantas industriales pesadas y grandes complejos comerciales, donde el sistema de distribución de energía necesita soportar y distribuir de forma segura cargas de energía de hasta varios cientos de kilovatios. Adopta un diseño de estructura resistente, no solo como disyuntor, sino también como terminal integral de administración de energía que integra conmutación de corriente ultra alta, algoritmos de protección inteligentes, percepción panorámica del estado y control en red. Marca un nuevo nivel de capacidad de protección e inteligencia en el campo de los disyuntores de caja moldeada y es una opción estratégica para abordar los desafíos de distribución más complejos y exigentes.

Característica

Con una corriente nominal de 630 A, puede transportar con seguridad una carga continua de aproximadamente 350 kW (400 V trifásicos), satisfaciendo las principales necesidades de suministro de energía de la gran mayoría de grandes industrias e infraestructuras.
El disyuntor de caja moldeada 3P 630A en stock tiene una capacidad máxima de interrupción de cortocircuito de 100 kA y superior, y puede enfrentar y eliminar de manera segura la falla máxima de cortocircuito que puede ocurrir cerca del transformador. Es la piedra angular para garantizar la estabilidad de toda la arquitectura del sistema de distribución de baja tensión.
El sistema de contacto reforzado y el diseño de la cámara de extinción de arco pueden resistir la enorme fuerza de impacto eléctrico y la energía térmica generada por la corriente de cortocircuito, lo que garantiza que el cuerpo del equipo esté intacto después de la desconexión y pueda continuar usándose.

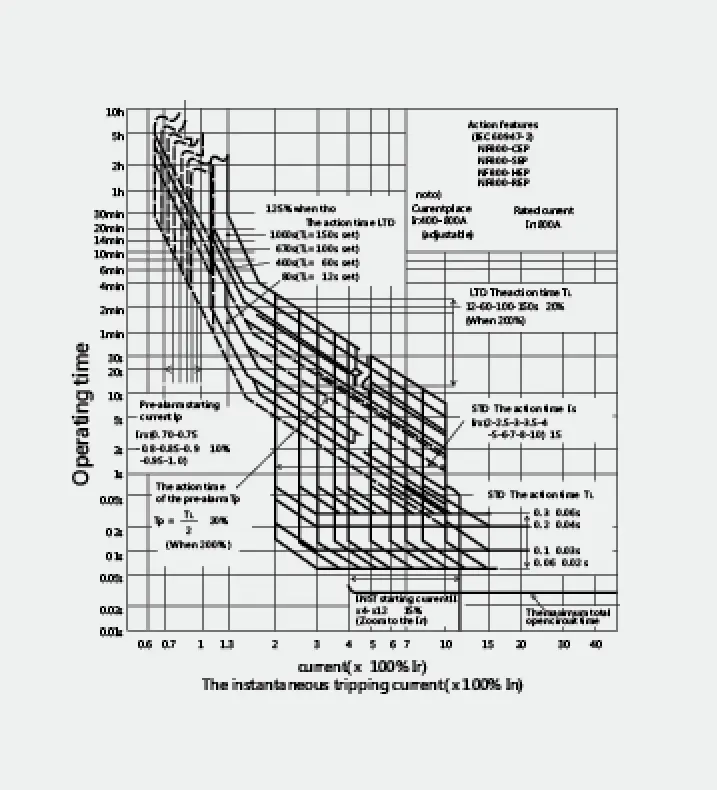

Equipados con unidades de disparo digitales avanzadas, los usuarios pueden configurar con precisión los parámetros de corriente y tiempo para protección de retardo largo, retardo corto, instantánea y de falla a tierra, logrando una coordinación selectiva completa con el equipo de protección de nivel superior e inferior y eliminando por completo el disparo por sobrenivel.
Además de la protección básica, el disyuntor de caja moldeada 3P 630A proporciona múltiples protecciones, como monitoreo de carga, memoria térmica, desequilibrio de fases, subtensión/sobretensión, etc. Equipado con función de advertencia, puede emitir una alarma antes de que ocurran fallas y registrar formas de onda y datos detallados de fallas, logrando un mantenimiento predictivo.

Solicitud

Líneas principales de entrada de baja tensión o importantes interruptores de interconexión de barras para centros de datos, grandes hospitales, aeropuertos internacionales y tránsito ferroviario.
El interruptor de entrada del gabinete de distribución principal del taller en fábricas de fabricación de acero, productos químicos y automóviles está equipado con un disyuntor de caja moldeada 3P 630A para proteger grandes líneas de producción.
Disyuntores principales del lado de baja tensión para transformadores en edificios de gran altura, grandes centros comerciales y centros de conferencias y exposiciones.
Disyuntores combinadores de CA o puntos de conexión a red para grandes centrales fotovoltaicas y centrales de almacenamiento de energía.
El disyuntor de caja moldeada 3P 630A brinda protección directa y control inteligente para enfriadores grandes, elevadores de minería y compresores gigantes.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM30-800

Marco (A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Características operativas
Corriente nominal en (A)				400~800 ajustable
Número de polos				3
Tensión nominal de aislamiento U1(V)			C.A.	600	690	690	690
Capacidad de ruptura nominal (KA)	IEC 60947-2 (lcu/lcs)	C.A.	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		corriente continua	250V	-	-	-	-

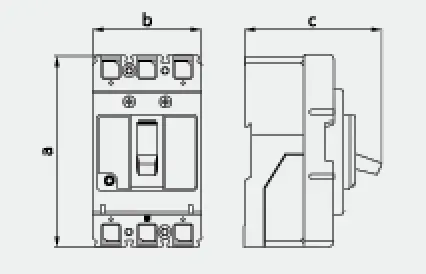

Foto de perfil
			a	275
			b	210
			c	150

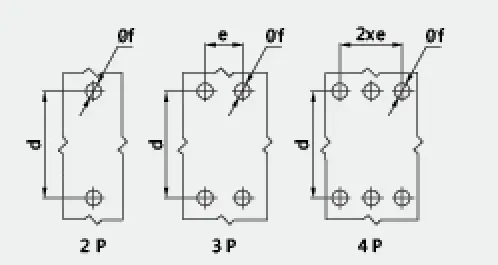

Imagen de montaje
			d	243
			e	70
			f	8
Vida de la máquina				4000
vida electrica				1500
Dispositivo de operación eléctrica (MD)				●
Mango giratorio externo				●
Dispositivo de disparo automático				Termo-magnético
