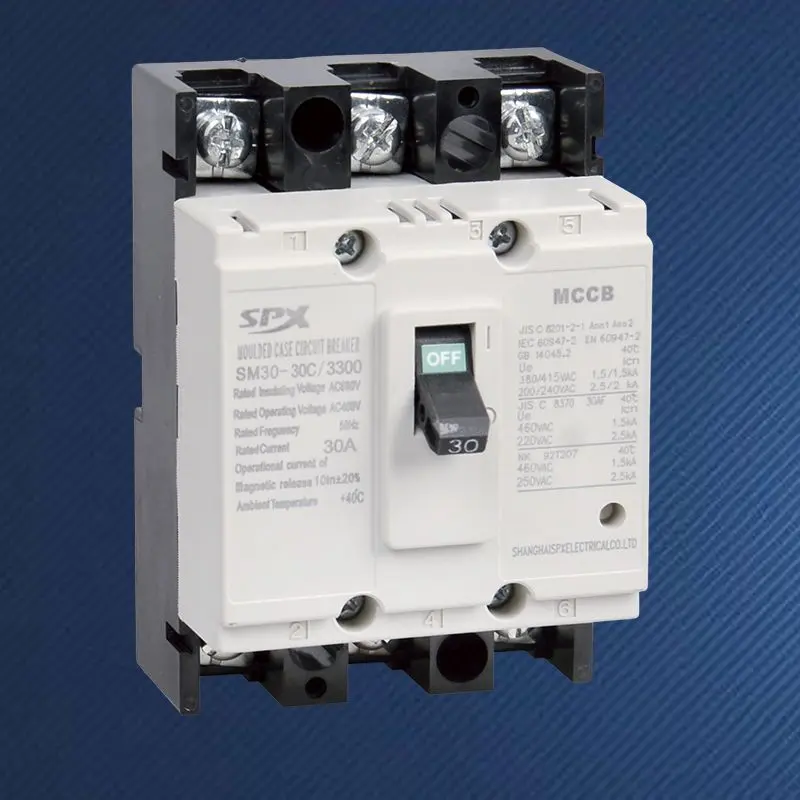

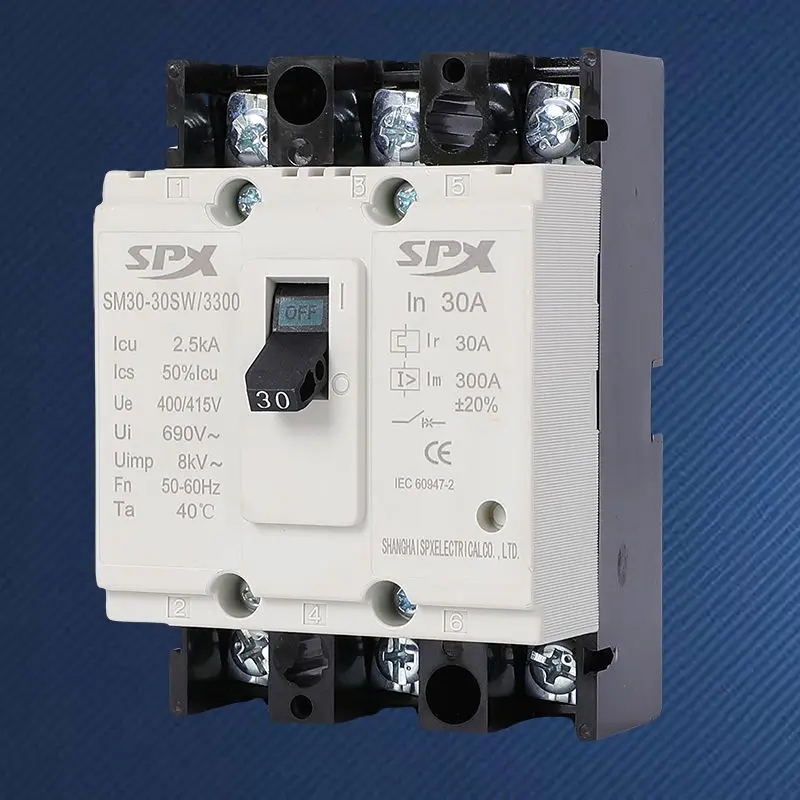

Disyuntor de caja moldeada 3P 5A 10A 20A

En el control industrial, equipos de laboratorio o instrumentos de precisión, existe una gran cantidad de cargas trifásicas con potencia nominal inferior a varios kilovatios. Estos dispositivos son extremadamente sensibles a las anomalías de sobrecorriente y los disyuntores de corriente media a alta en general no pueden proporcionar una protección precisa. La serie avanzada de disyuntores de caja moldeada 3P 5A 10A 20A SPX está diseñada específicamente para escenas tan complejas. Es como un 'monitor de equilibrio trifásico' dedicado, que monitorea y protege de forma independiente la corriente de las líneas trifásicas. Ya sea una pequeña sobrecarga o un cortocircuito repentino, se puede identificar y cortar rápidamente, proporcionando una protección de seguridad meticulosa para equipos trifásicos delicados.

Características:

El disyuntor de caja moldeada 3P 5A 10A 20A personalizado proporciona tres niveles de corriente estrechamente conectados de 5A, 10A y 20A, lo que permite a los ingenieros seleccionar en función de la corriente nominal precisa de la carga, logrando la mejor combinación entre las características de protección y las características de la carga, y evitando puntos ciegos de protección o sensibilidad excesiva causada por "caballos grandes que tiran de autos pequeños".
Si alguna fase experimenta sobrecarga o cortocircuito, el disyuntor cortará sincrónicamente los tres polos, eliminando fundamentalmente el riesgo de pérdida de fase, lo cual es crucial para proteger motores trifásicos y cargas simétricas.
En comparación con el uso de tres disyuntores unipolares, ahorra espacio de instalación y complejidad de cableado.
El disyuntor de caja moldeada 3P 5A 10A 20A de alta calidad es adecuado para sistemas con CA 50/60 Hz y tensión nominal de hasta 400 V o 690 V, y cumple con diversos entornos de distribución trifásica de baja tensión.

Selección

1. Consulte la corriente nominal en la placa de identificación del equipo y seleccione una corriente nominal del disyuntor ligeramente mayor que (generalmente entre 1,1 y 1,25 veces) este valor. Para cargas de motor, es necesario confirmar que su corriente de arranque esté dentro del rango de disparo instantáneo del disyuntor (como las características tipo D) para evitar disparos falsos.
2. Como protección final, el disyuntor de caja moldeada 3P 5A 10A 20A debe garantizar una protección selectiva con el disyuntor de distribución de nivel anterior (como 32A, 63A). Su corriente nominal más pequeña y sus características de operación rápida generalmente pueden lograr bien este objetivo.
3. Factores ambientales: si se instala en un espacio confinado o en un ambiente de alta temperatura, se debe considerar el uso de reducción de corriente.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM30-30

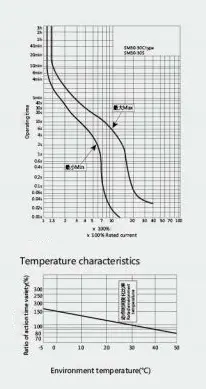

Marco (A)		SM30-30(NF-CW)				Características operativas
Corriente nominal en (A)		(2)、3、(3.2)、5、10、15、20、30
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 500 V
Número de polos		2		3
Capacidad de corte limitada		C	S	C	S
Capacidad de interrupción de cortocircuito (kA) AC400V		1.5	1.5	1.5	1.5
Operar cortocircuito (kA) AC400V		1	1	1	1

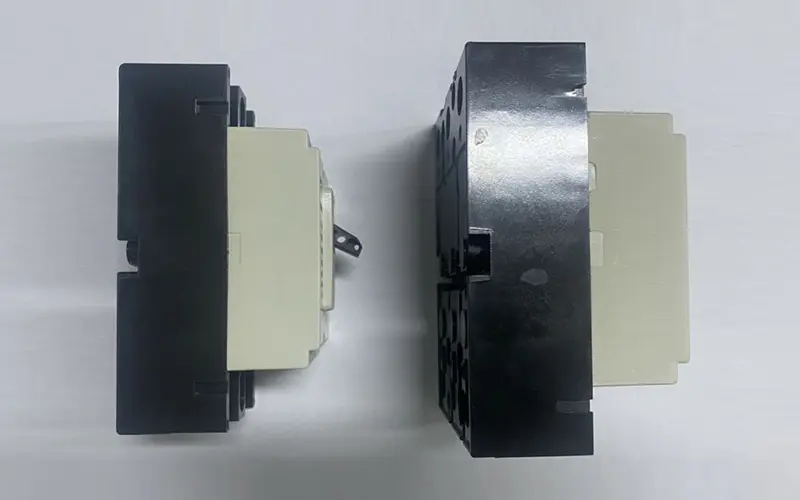

Foto de perfil
	a	96		96
	b	45		67
	c	64		64
Imagen de montaje
	d	84.5		84.5
	e	/		24
	f	5		5
Vida de la máquina		7000
vida electrica		4000
Dispositivo de operación eléctrica (MD)
Mango giratorio externo
Dispositivo de disparo automático		Termo-magnético

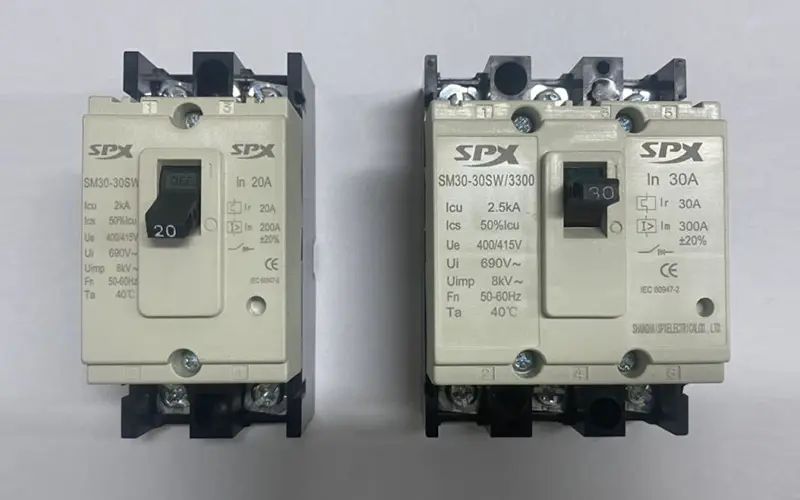

Vista frontal
