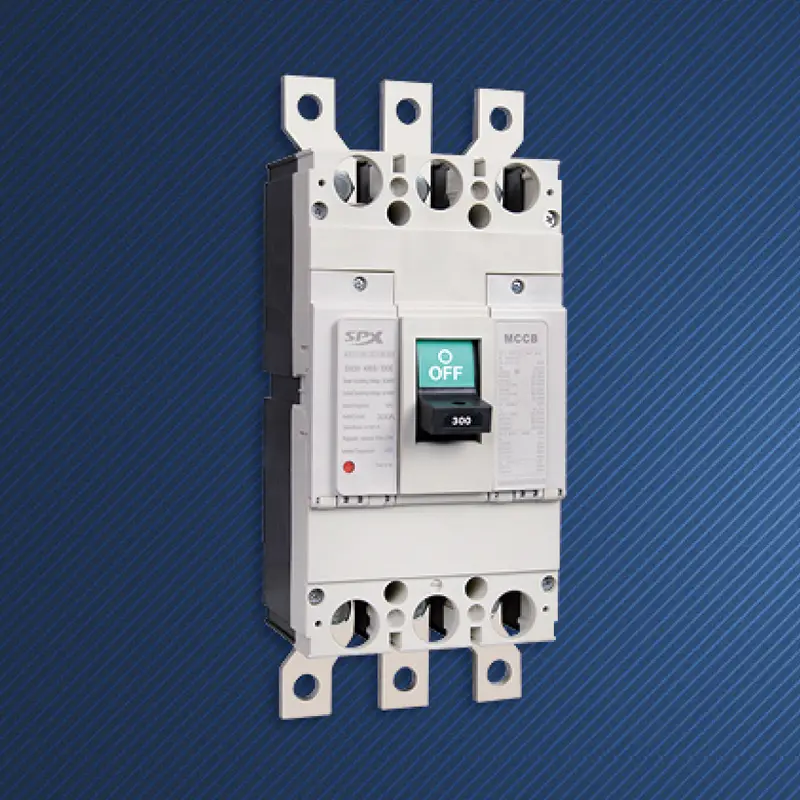

Disyuntor electrónico de caja moldeada 3P 300A

En la cima de la pirámide del sistema de distribución, una corriente de 300 A transporta la línea de vida de toda el área o equipo central. Los esquemas de protección tradicionales ya no pueden equilibrar la precisión de la protección, la selectividad del sistema y la inteligencia de la gestión. El disyuntor electrónico de caja moldeada 3P 300A de alta calidad SPX es el innovador nacido para este propósito. No es sólo un interruptor que se activa en caso de falla, sino también una unidad inteligente local que integra detección de alta precisión, lógica programable e intercambio de datos. Marca la transición de los disyuntores de caja moldeada de la era mecánica analógica a la era digital inteligente, convirtiéndose en un nodo inteligente clave para construir redes de distribución confiables, transparentes y eficientes.

Característica

El disyuntor electrónico de caja moldeada 3P 300A personalizado permite a los usuarios configurar con precisión los valores y tiempos de corriente de protección para retardo largo de sobrecarga (Ir), retardo corto de cortocircuito (Isd) e instantáneo (Ii) en un amplio rango a través de una unidad de disparo electrónico (ETU). Esta flexibilidad le permite adaptarse a las características de diferentes cargas, como transformadores, barras colectoras y motores grandes.
La exclusiva función de protección de retardo corto, al configurar manualmente un retardo de tiempo corto (como 0,1-0,4 segundos), garantiza que en caso de un cortocircuito en el extremo remoto, solo funcionará el disyuntor de nivel inferior más cercano al punto de falla, mientras que el nivel actual permanece cerrado, logrando así una protección totalmente selectiva y minimizando cortes de energía a gran escala.
La protección de corriente de fuga a tierra ajustable integrada (función G) previene eficazmente incendios eléctricos o accidentes por descargas eléctricas personales causados ​​por daños en el aislamiento. El disyuntor electrónico de caja moldeada 3P 300A proporciona una dimensión de seguridad que los disyuntores tradicionales no tienen.
Se puede emitir una señal de advertencia antes de que la sobrecarga real alcance el umbral de disparo. Su función de "memoria térmica" puede simular el proceso de acumulación térmica del motor, proporcionando una protección más razonable en condiciones de arranque frecuentes.
Puede registrar los tipos de fallas (sobrecarga, cortocircuito, conexión a tierra, etc.) que se han disparado varias veces recientemente, la fase de falla y el valor actual durante la acción, proporcionando datos clave para un diagnóstico rápido de fallas.
Hay módulos de comunicación estándar u opcionales (como Modbus, Profibus) disponibles para cargar parámetros de potencia total en tiempo real, como corriente trifásica, voltaje, potencia, factor de potencia y energía eléctrica, lo que permite el monitoreo digital del sistema de distribución.

Solicitud

Como interruptor de protección principal para aire acondicionado de precisión, entrada/salida de UPS y fuente de alimentación de CC de alto voltaje en la sala de computadoras, y monitorea su consumo de energía.
Como interruptor de salida lateral de baja tensión en el armario de distribución principal del taller o como línea principal para proteger conductos de bus densos.
El disyuntor electrónico de caja moldeada 3P 300A proporciona protección y control inteligentes para grandes bombas de agua, ventiladores, compresores y unidades de refrigeración central de menos de 250 kW.
Como disyuntor electrónico de caja moldeada 3P 300A para líneas entrantes principales de bajo voltaje o distribución de particiones importantes en grandes centros comerciales, hospitales y aeropuertos, logra la gestión de energía y el control de la demanda.

Parámetro MCCB del disyuntor de caja moldeada serie SPX SM30-400

Marco (A)		SM30-400(NF-CW)						Características operativas
Corriente nominal en (A)		250、300、315、350、400
Tensión nominal (V)		CA 400 V
Tensión nominal de aislamiento (V)		CA 690V
Número de polos		3			4
Capacidad de corte limitada		C	S	H	C	S	H
Circuito de interrupción de cortocircuito (kA) AC400V		25	35	50	25	35	50
Operar cortocircuito (kA) AC400V		15	20	25	15	20	25

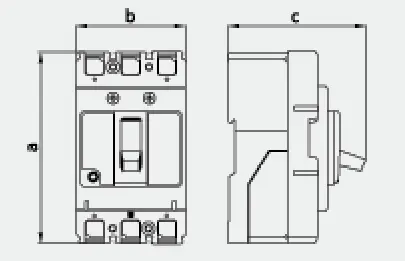

Foto de perfil
	a	258			258
	b	140			185
	c	153			153

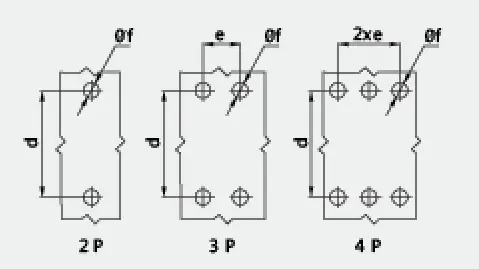

Imagen de montaje
	d	195			195
	e	45			45
	f	8			8
Vida de la máquina		4000
vida electrica		1500
Dispositivo de operación eléctrica (MD)		●
Mango giratorio externo		●

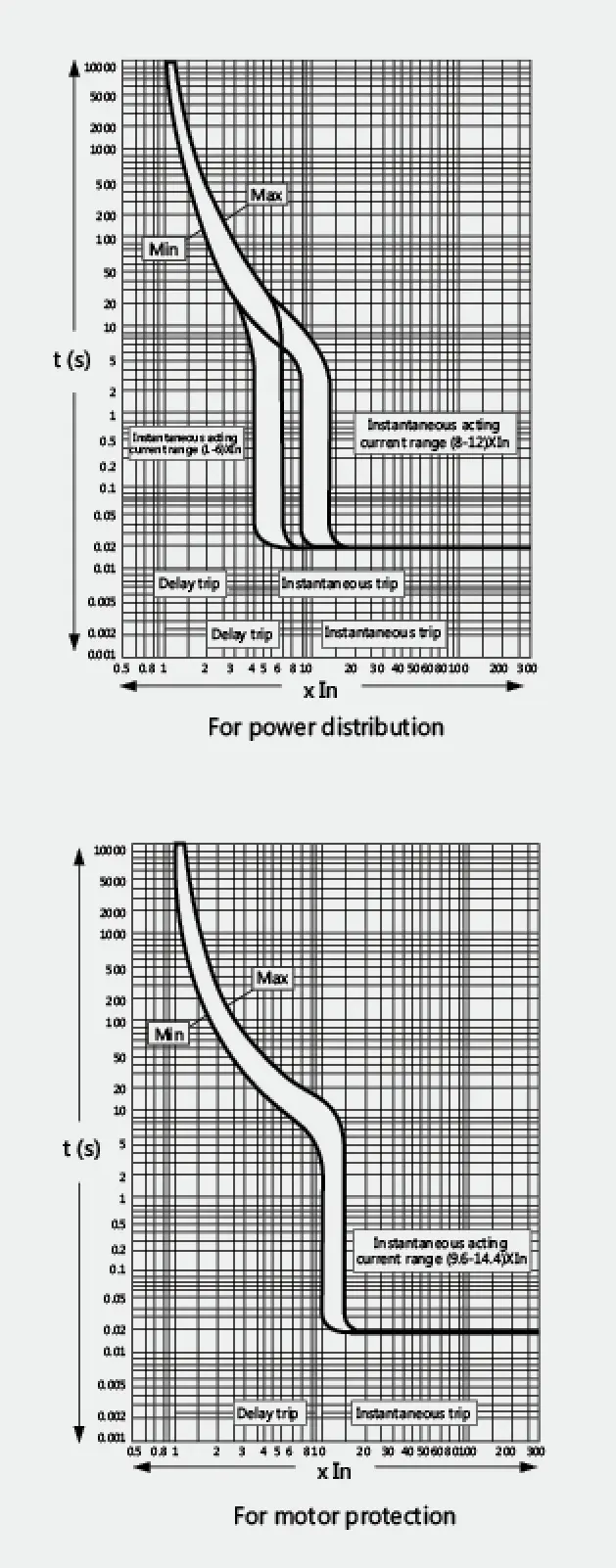

Dispositivo de disparo automático		Termo-magnético
