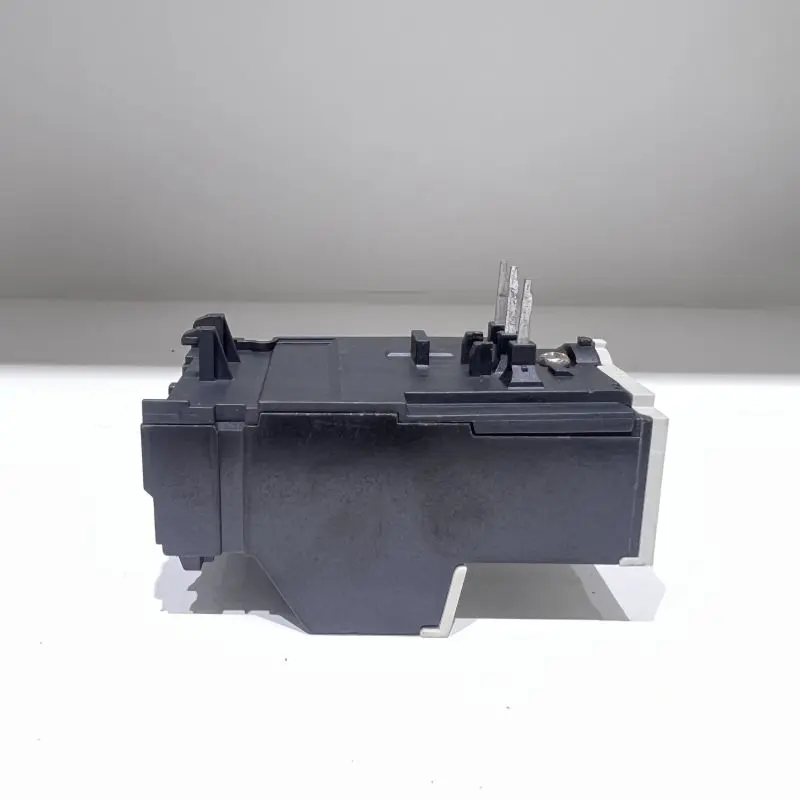

Relé térmico TH-T18 0.35A

En instrumentos de automatización, accionamientos de precisión y equipos pequeños, existen una gran cantidad de micromotores trifásicos con una potencia de sólo unos pocos cientos de vatios. La corriente nominal de estos motores es extremadamente pequeña (generalmente por debajo de 1 A) y la curva de protección de los relés térmicos de uso general dentro de este rango a menudo no es lo suficientemente precisa para lograr una protección efectiva. El duradero relé térmico SPX TH-T18 de 0,35 A es una solución profesional diseñada para aplicaciones de corriente tan pequeñas. Logra una protección de alta sensibilidad y estabilidad a una corriente de 0,35 A mediante la miniaturización y el diseño de precisión de materiales de láminas bimetálicas, elementos calefactores y mecanismos de acción, llenando el vacío en la protección especializada para micromotores.

Características:

El relé térmico TH-T18 de 0,35 A de alta calidad de la fábrica SPX se ha sometido a una optimización estructural termomecánica especial para abordar el calor débil generado por pequeñas corrientes de alrededor de 0,35 A. Esto garantiza que la tira bimetálica pueda producir una deformación suficiente y precisa, lo que permite que la función de protección de tiempo inverso se active de manera confiable incluso bajo sobrecargas pequeñas (como 1,1 veces In), evitando puntos ciegos de protección.

TH-T18 garantiza una consistencia extremadamente alta de las características de protección entre productos a través de procesos de fabricación de precisión, incluso a microescala donde las fluctuaciones de corriente en el nivel de microamperios pueden afectar los puntos de protección, lo que lo hace adecuado para aplicaciones masivas en microdispositivos estandarizados. De tamaño exquisito, se puede conectar directamente a microcontactores de CA (como los de grado 9A~12A) para formar un microarrancador de motor ultracompacto, lo que ahorra mucho espacio valioso en el gabinete de control.

Ventaja:

El relé térmico TH-T18 0.35A personalizado, como componente de protección electromecánica pura, no requiere fuente de alimentación externa y es completamente insensible a las fluctuaciones de voltaje, armónicos e interferencias electromagnéticas en los sistemas de control. También puede funcionar de forma estable en microsistemas complejos alimentados por convertidores de frecuencia o fuentes de alimentación conmutadas.

Aunque el mecanismo de acción es pequeño, todavía está equipado con botones de reinicio manual claros y señales de indicación de disparo, que facilitan el reconocimiento del estado y el reinicio de fallas en unidades de microcontrol densamente instaladas.

El relé térmico STH-T18 es adecuado para el contactor de CA S-M10/20.

Marco (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contactor de CA adecuado	S-M10/12		S-M20/25				S-M35/50
Estructura de contacto auxiliar	Retorno manual o automático
Selección de rango de ajuste (A)	Seleccionar(A)	Rango de ajuste (A)	Seleccionar(A)		Rango de ajuste (A)		Seleccionar(A)	Rango de ajuste (A)
	0.24A	0,2~0,32	1.3A		1~1.6		29	24~34
	0.35A	0,28~0,42	1.7A		1,4 ~ 2,0		35	30~40
	0.5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0.7A	0,55~0,85	2.5A		2~3
	0.9A	0,7 ~ 1,1	3.6A		2,8 ~ 4,4
	1.3A	1~1.6	5A		4~6
	1.7A	1,4 ~ 2,0	6.6A		5.2~8
	2.1A	1,7 ~ 2,5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Estructura de contacto auxiliar	1a1b(1NO+1NC)

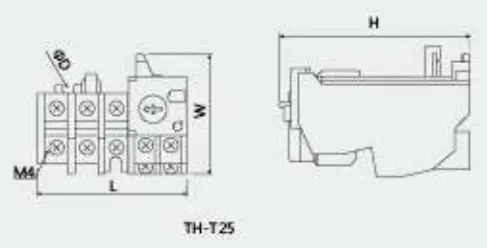

Contorno y dimensión de instalación.
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
