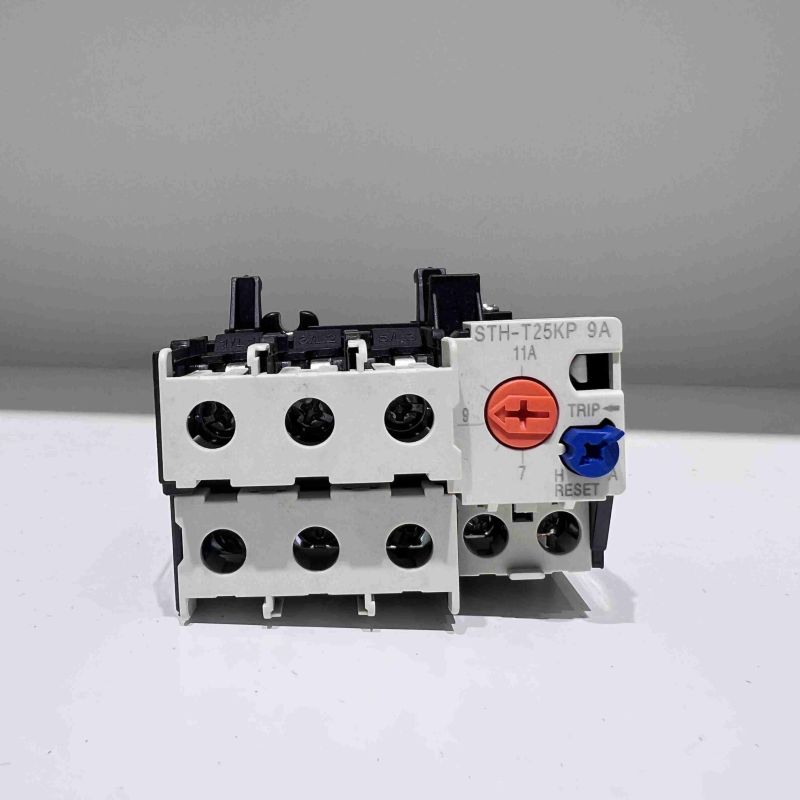

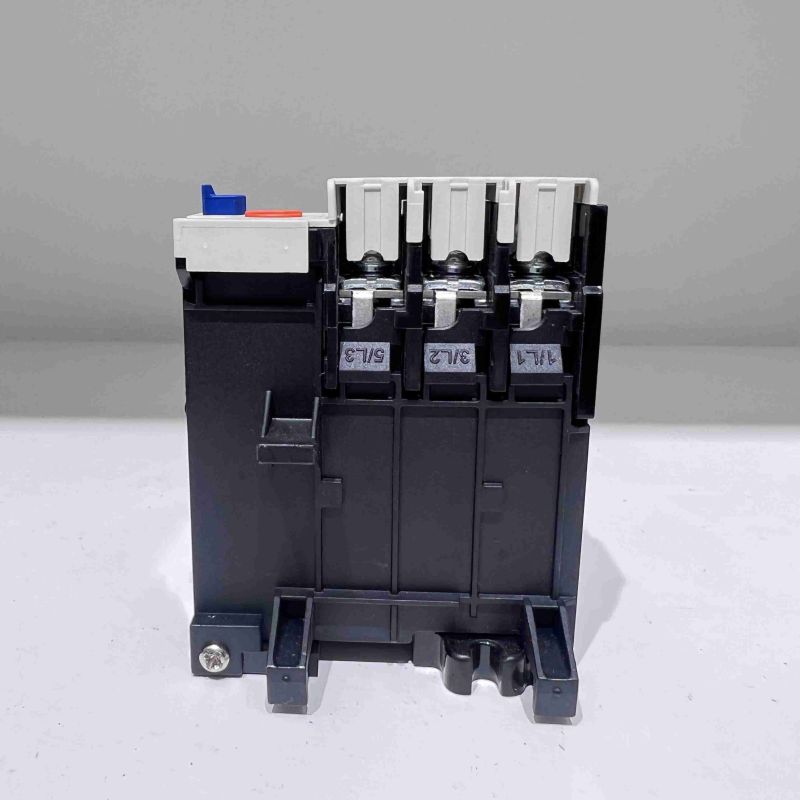

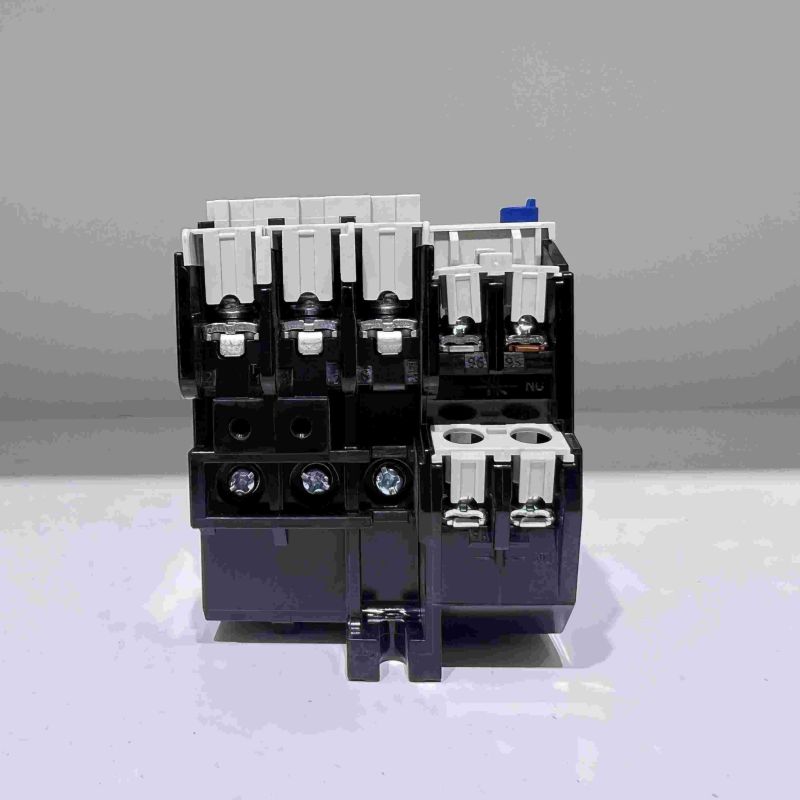

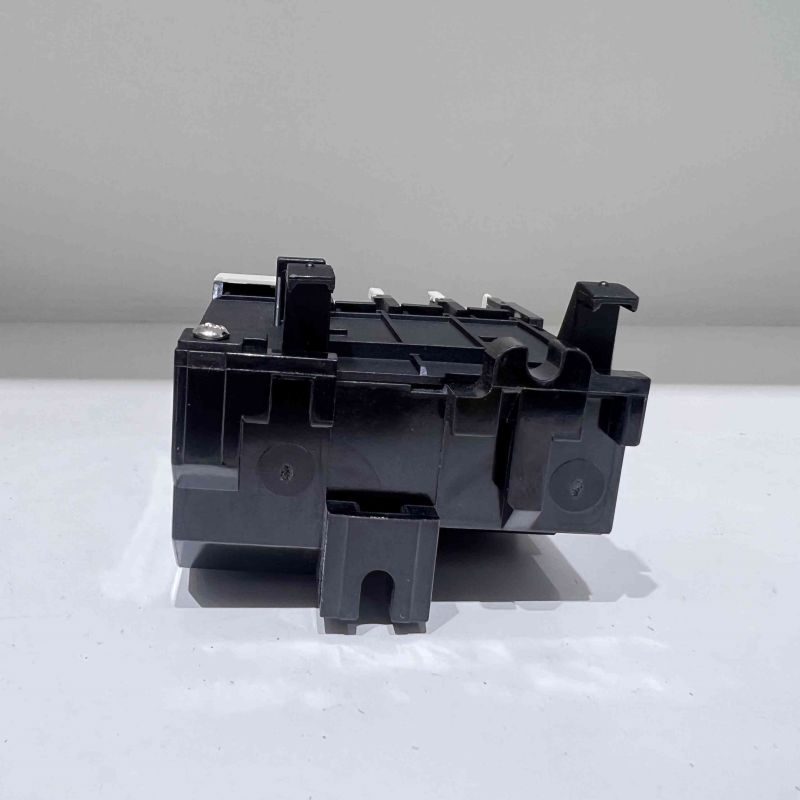

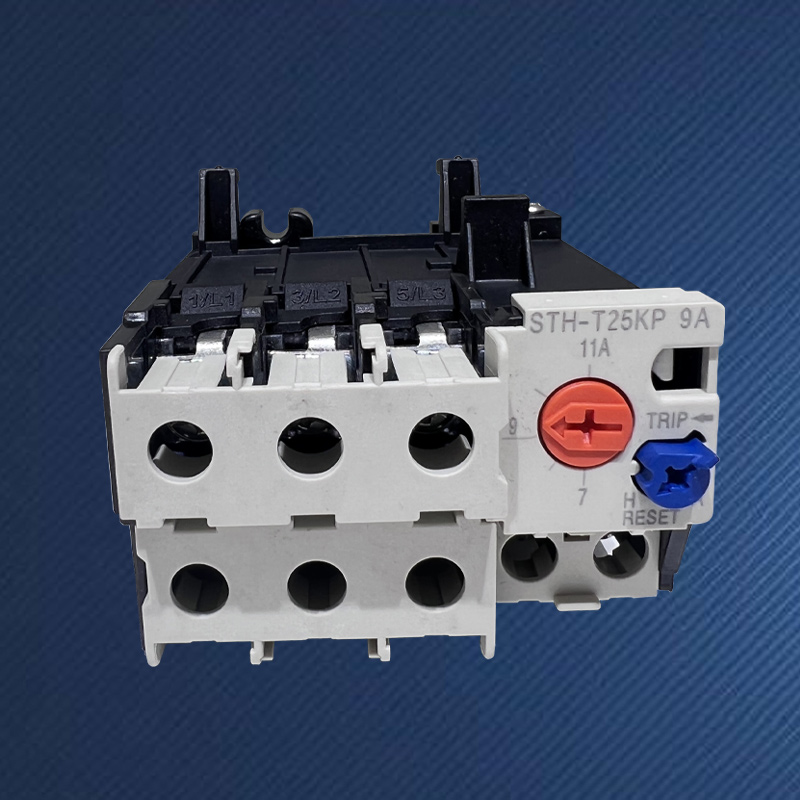

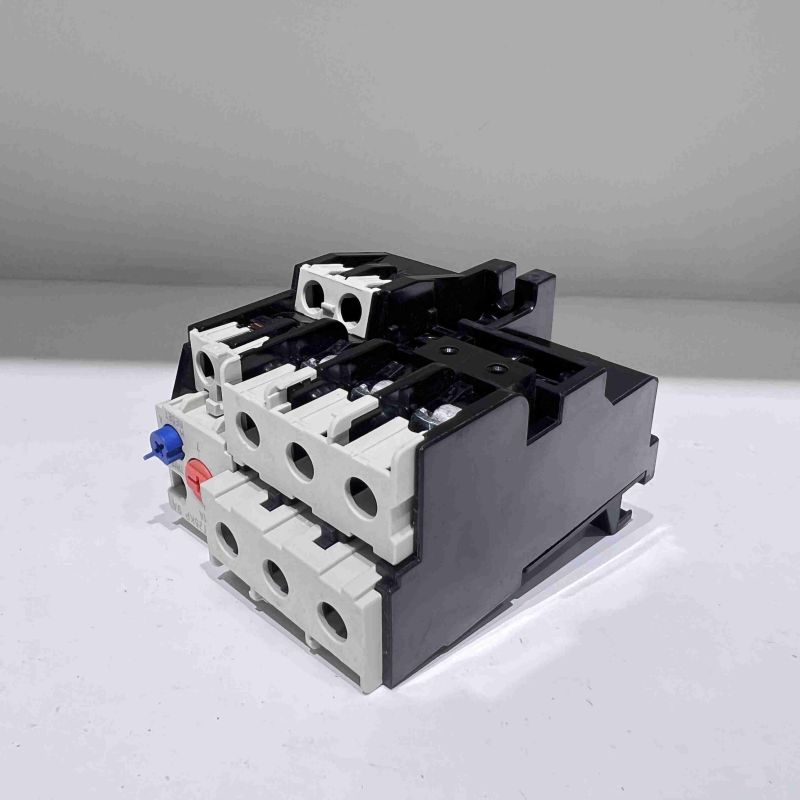

Relé de sobrecarga térmica TH-T25KP

¿Por qué elegir el relé de sobrecarga térmica SPX TH-T25KP?

En sitios industriales complejos, las condiciones de funcionamiento de los motores varían mucho y factores como la corriente nominal, la carga de arranque y la temperatura ambiente requieren que los dispositivos de protección tengan una alta adaptabilidad y capacidad de ajuste. El relé de sobrecarga térmica TH-T25KP cuatomizado SPX no es un componente de especificación fija, sino una plataforma de protección de motor configurable. El concepto de diseño central es permitir a los ingenieros "adaptar" los parámetros de protección en función de las condiciones de trabajo reales de cada motor a través de un amplio ajuste de corriente continua, una excelente compensación de temperatura y una estructura mecánica reforzada, logrando actualizaciones de protección de "aplicable" a "óptima", especialmente adecuadas para situaciones desafiantes como arranque con carga pesada, operación intermitente o entornos cambiantes.

El relé de sobrecarga térmica TH-T25KP en stock proporciona una amplia gama de corrientes continuamente ajustables que superan con creces los modelos fijos (por ejemplo, cubren una gama completa de más de diez amperios a cientos de amperios). Los usuarios pueden configurar la corriente de acción al valor de corriente nominal del motor de forma continua y precisa girando la perilla, logrando la mejor combinación personalizada de características de protección.

Generalmente equipados con funciones opcionales o conmutables de Clase 10 y Clase 20 (o superior), los usuarios pueden elegir de manera flexible la curva de disparo correspondiente según si el motor tiene arranque estándar o arranque con carga pesada, lo que puede evitar impactos y disparos en el arranque, y garantizar una protección rápida en caso de sobrecarga del rotor bloqueado.

Equipado con un mecanismo avanzado de compensación de temperatura ambiental, el relé de sobrecarga térmica TH-T25KP mantiene características de protección estables dentro de un rango de temperatura ambiental de -20 °C a +60 °C (o más), evitando las "enfermedades estacionales" causadas por la protección prematura o retrasada de los relés ordinarios debido a cambios en la temperatura ambiental.

Adopta una instalación de base independiente y se conecta al contactor a través de terminales de cableado estándar en lugar de enchufarlos directamente. Este diseño proporciona una mayor flexibilidad de cableado, una mayor capacidad de disipación de calor y la ventaja de un fácil mantenimiento y reemplazo individual, lo que lo convierte en la opción preferida para diseños de gabinetes de alta demanda.

Además de los contactos de disparo estándar normalmente cerrados (NC-97/98), generalmente se proporciona un conjunto adicional de contactos de señal independientes normalmente abiertos (NO-95/96) y normalmente cerrados (NC-97/98), que se pueden utilizar para controlar el disparo del circuito y la indicación de alarma remota, cumpliendo con requisitos complejos de control y monitoreo.

Marco (A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Contactor de CA adecuado	S-M10/12				S-M20/25				S-M35/50
Estructura de contacto auxiliar	Retorno manual o automático
Selección de rango de ajuste (A)	Seleccionar(A)		Rango de ajuste (A)		Seleccionar(A)		Rango de ajuste (A)		Seleccionar(A)	Rango de ajuste (A)
	0.24A		0,2~0,32		1.3A		1~1.6		29	24~34
	0.35A		0,28~0,42		1.7A		1,4 ~ 2,0		35	30~40
	0.5A		0,4 ~ 0,6		2.1A		1,7 ~ 2,5		42	34~50
	0.7A		0,55~0,85		2.5A		2~3
	0.9A		0,7 ~ 1,1		3.6A		2,8 ~ 4,4
	1.3A		1~1.6		5A		4~6
	1.7A		1,4 ~ 2,0		6.6A		5.2~8
	2.1A		1,7 ~ 2,5		9A		7~11
	2.5A		2~3		11A		9~13
	3.6A		2,8 ~ 4,4		15A		12~18
	5A		4~6		19A		16~22
	6.6A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Estructura de contacto auxiliar	1a1b(1NO+1NC)
Contorno y dimensión de instalación.
	Tipo				L	W	H	φD
	TH-T25				63	51	81	4.5
