Relé de sobrecarga térmica de 3 polos y 2 elementos

En el campo de la protección de motores trifásicos, cómo lograr el mejor equilibrio entre funciones principales y costes es un eterno tema de ingeniería. El relé de sobrecarga térmica de 2 elementos y 3 polos SPX de China es un producto típico de este concepto. No se trata de un compromiso en la funcionalidad, sino de una sofisticada "optimización del diseño" dirigida a una amplia gama de escenarios de aplicación donde las cargas trifásicas están relativamente equilibradas y los requisitos de sensibilidad para la protección contra fallas de fase están en el nivel estándar. Al utilizar inteligentemente el efecto de acoplamiento térmico de dos componentes para detectar anomalías en la corriente trifásica, simplifica la estructura y al mismo tiempo mantiene una protección confiable contra sobrecargas, proporcionando una opción de protección rentable para una gran cantidad de equipos estándar, como ventiladores y bombas.

Características:

Dos elementos calefactores están conectados en serie a dos fases (como L1 y L3) en el circuito trifásico del motor. Cuando el motor está sobrecargado, la corriente que fluye a través de estos componentes aumenta y el calor generado hace que las placas bimetálicas correspondientes se doblen.
La deformación de dos placas bimetálicas se sintetiza mediante un mecanismo de palanca diferencial común. El efecto térmico generado por la sobrecarga de una o dos fases se acumulará y, en última instancia, impulsará la acción del mecanismo de disparo. Para sobrecarga equilibrada trifásica, la respuesta de protección es básicamente la misma que la del relé de sobrecarga térmica de 3 polos y 2 elementos.
Ésta es la diferencia más fundamental. En caso de una falla de fase (como la desconexión de la fase L2), el relé de doble elemento aún puede detectar la falla aumentando la corriente de las dos fases (L1 y L3), pero su velocidad de respuesta puede ser ligeramente más lenta que la del relé de tres elementos optimizado para protección contra falla de fase. Sin embargo, para la mayoría de las aplicaciones estándar, su protección sigue siendo oportuna y eficaz.
La reducción de un elemento calefactor y la estructura relacionada reduce directamente los costos de material y fabricación, al tiempo que potencialmente hace que el relé de sobrecarga térmica de 3 polos y 2 elementos de alta calidad tenga un tamaño más compacto.

Ventaja

Para la mayoría de las cargas equilibradas trifásicas del sistema eléctrico, como bombas, ventiladores y compresores estándar, su rendimiento de protección contra sobrecargas no es diferente del de los relés de tres elementos.

Una estructura optimizada significa menos puntos potenciales de falla. El mecanismo central bimetálico de protección anti-límite de tiempo sigue siendo fuerte y mantiene las ventajas clásicas de los relés térmicos, como una gran adaptabilidad ambiental, sin necesidad de fuente de alimentación auxiliar y antiinterferencias.

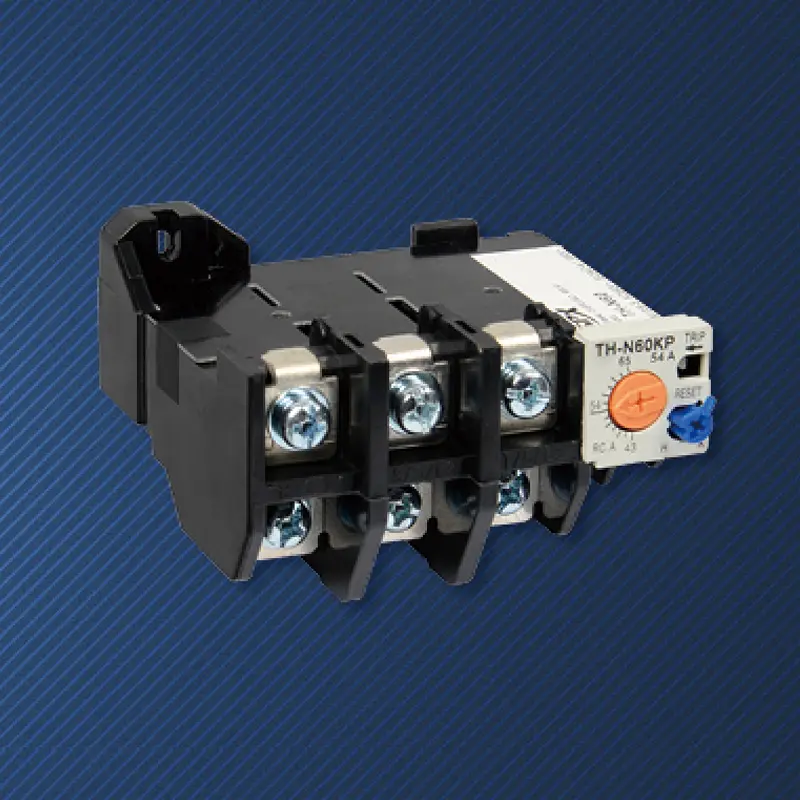

El relé térmico STH-N50 es adecuado para el contactor de CA S-C50/95

Marco (A)	STH-N60
Contactor de CA adecuado	S-C50/95
Estructura de contacto auxiliar	Retorno manual o automático
Selección de rango de ajuste (A)	Seleccionar(A)		Rango de ajuste (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Estructura de contacto auxiliar	1a1b(1NO+1NC)

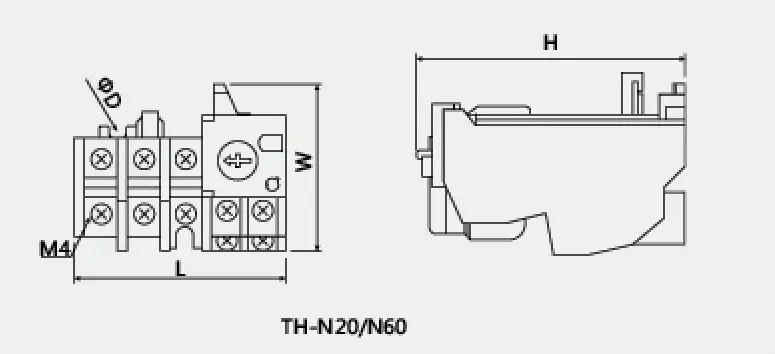

Contorno y dimensión de instalación.
	Tipo	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
