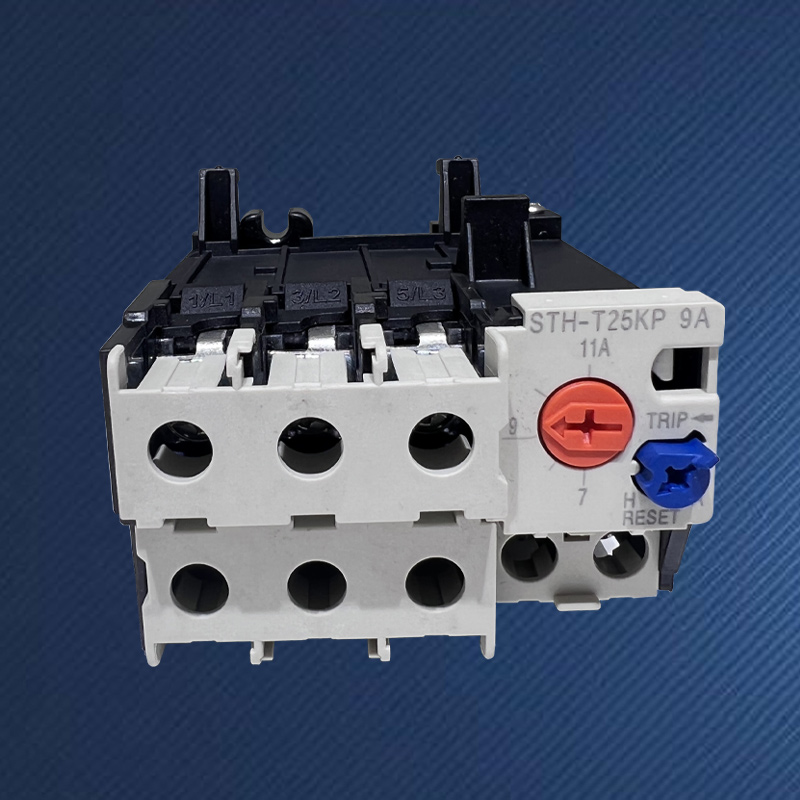

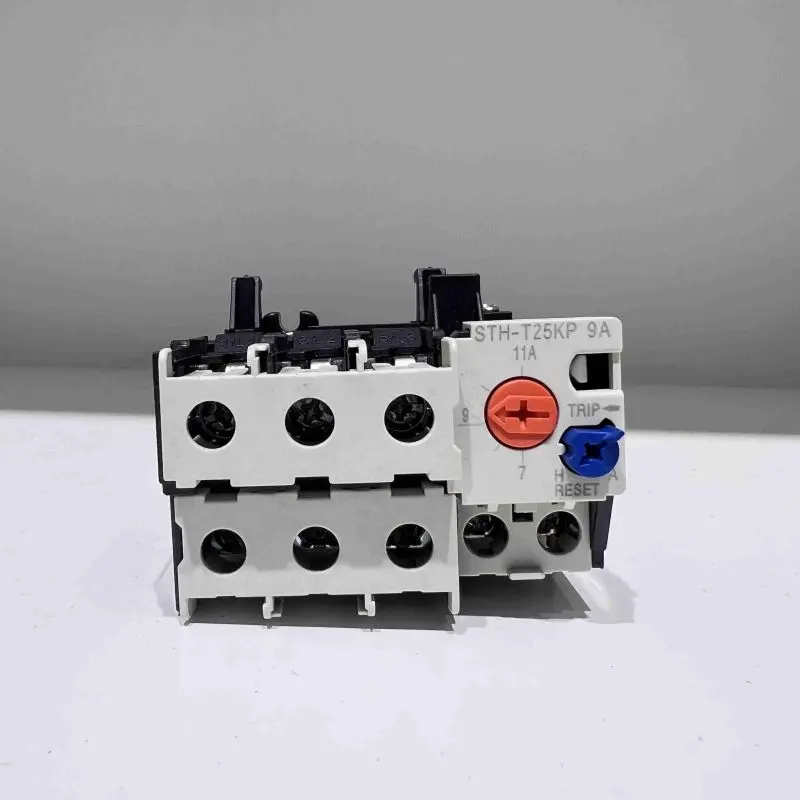

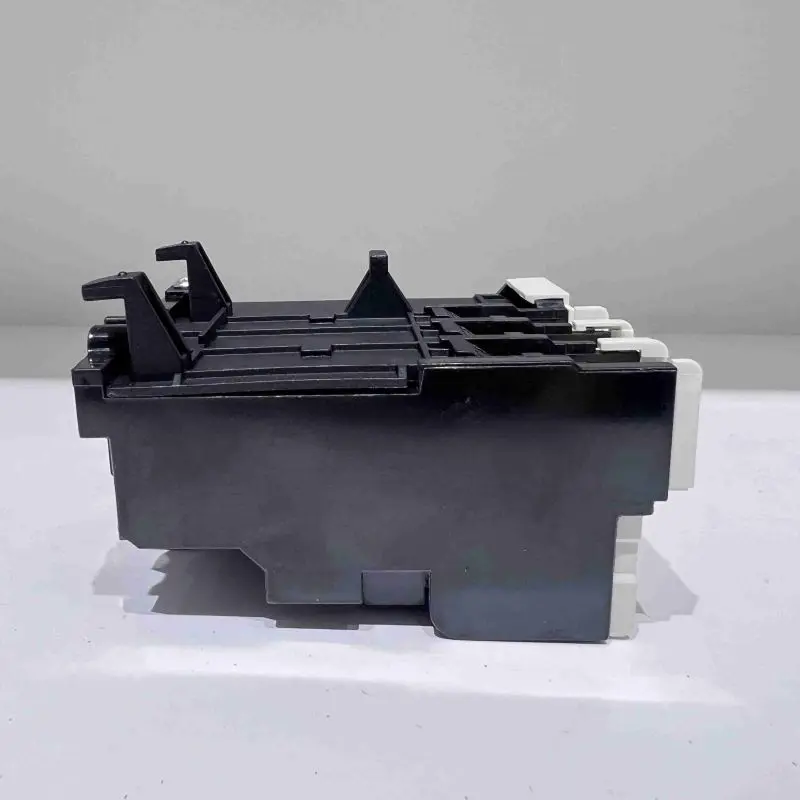

Relé de sobrecarga térmica TH-T25 18A

En el mundo de la protección de motores, la capacidad de ajuste universal significa flexibilidad, pero también conlleva la complejidad de la depuración y el riesgo de parámetros inconsistentes. El relé de sobrecarga térmica China SPX TH-T25 18A va en la dirección opuesta. No es una herramienta ampliamente ajustable, sino una "tarjeta de identificación de seguridad" diseñada con precisión para una corriente nominal de motor de 18 A. En fábrica, la calibración final se completa con su parámetro de protección central -18A de corriente establecida, lo que garantiza que cada producto pueda proporcionar la mejor protección para motores de ese nivel de potencia específico desde el primer momento. Representa una filosofía de ingeniería eficiente que busca la estandarización, la coherencia y la facilidad de uso.

Ventaja:

El producto ha sido calibrado profundamente alrededor de 18A en el proceso de fabricación, y las características térmicas de la tira bimetálica y la adaptación mecánica del mecanismo de liberación han alcanzado su óptimo en este punto. Los usuarios no necesitan realizar ajustes en el sitio, lo que elimina fundamentalmente las acciones de protección prematuras o retrasadas causadas por una calibración manual inexacta.
En la fabricación de equipos completos o proyectos por lotes, el uso del Relé de Sobrecarga Térmica TH-T25 18A en stock puede hacer que las características de protección de todos los motores de la misma potencia sean altamente consistentes, mejorando la estandarización y confiabilidad del sistema en general.
La corriente de configuración de 18 A corresponde con precisión al rango de potencia del motor trifásico convencional de 7,5 kW a 9 kW con un voltaje de 380 V, lo que lo convierte en un compañero ideal para muchos ventiladores, bombas de agua y motores de accionamiento mecánico de tamaño mediano.
El modelo de capacidad térmica y disipación de calor del elemento térmico del relé de sobrecarga térmica TH-T25 18A está optimizado para las características de calentamiento de motores de este nivel actual, lo que puede simular de manera más realista el proceso de aumento de temperatura de los devanados del motor bajo sobrecarga, arranques y paradas frecuentes y otras condiciones de trabajo.
Los ingenieros e instaladores no necesitan consultar gráficos de curvas ni utilizar destornilladores para realizar ajustes; pueden instalar el cableado directamente, lo que ahorra mucho tiempo de depuración y reduce los errores humanos.

Escenarios de aplicación típicos

Protección del núcleo para bombas de circulación de agua de 7,5 kW a 9 kW y bombas de refuerzo de agua de alimentación.
Protección contra sobrecarga para pequeños compresores de aire, motores de correa de transmisión y mezcladores.
Unidad de protección eléctrica para fancoils de tamaño medio y ventiladores de unidades de aire fresco.
El fabricante de equipos utiliza el relé de sobrecarga térmica TH-T25 18A como componente protector estandarizado y sin depuración en uno de sus modelos de potencia fija.

El relé térmico STH-T25 es adecuado para el contactor de CA S-M20/25

Marco (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Contactor de CA adecuado	S-M10/12		S-M20/25				S-M35/50
Estructura de contacto auxiliar	Retorno manual o automático
Selección de rango de ajuste (A)	Seleccionar(A)	Rango de ajuste (A)	Seleccionar(A)		Rango de ajuste (A)		Seleccionar(A)	Rango de ajuste (A)
	0.24A	0,2~0,32	1.3A		1~1.6		29	24~34
	0.35A	0,28~0,42	1.7A		1,4 ~ 2,0		35	30~40
	0.5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0.7A	0,55~0,85	2.5A		2~3
	0.9A	0,7 ~ 1,1	3.6A		2,8 ~ 4,4
	1.3A	1~1.6	5A		4~6
	1.7A	1,4 ~ 2,0	6.6A		5.2~8
	2.1A	1,7 ~ 2,5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Estructura de contacto auxiliar	1a1b(1NO+1NC)

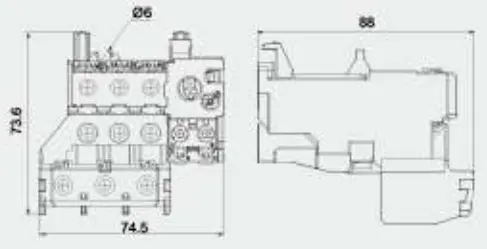

Contorno y dimensión de instalación.
	Tipo		L	W	H	φD
	TH-T25		63	51	81	4.5
