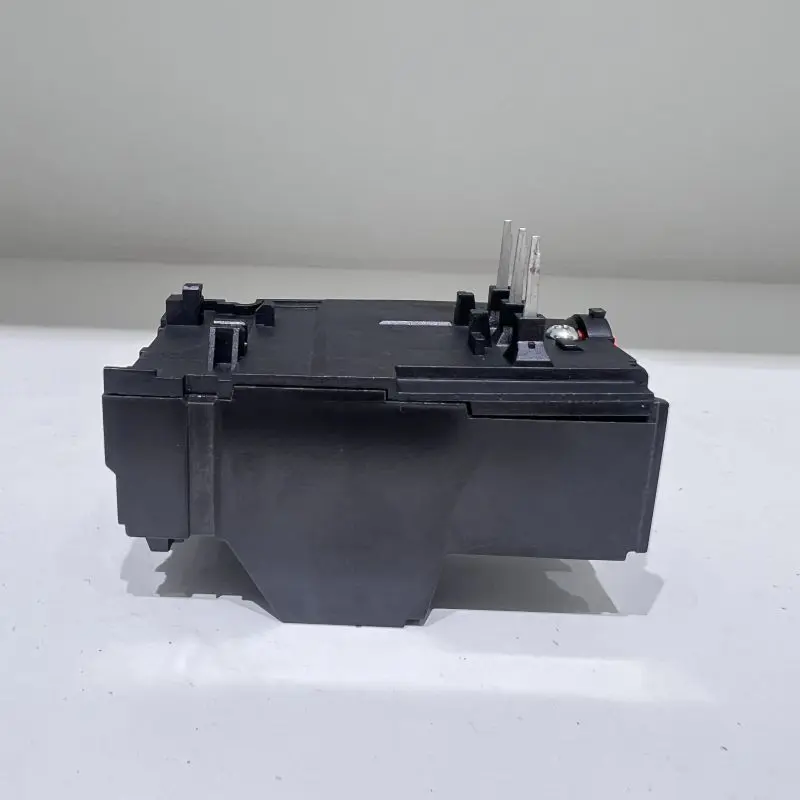

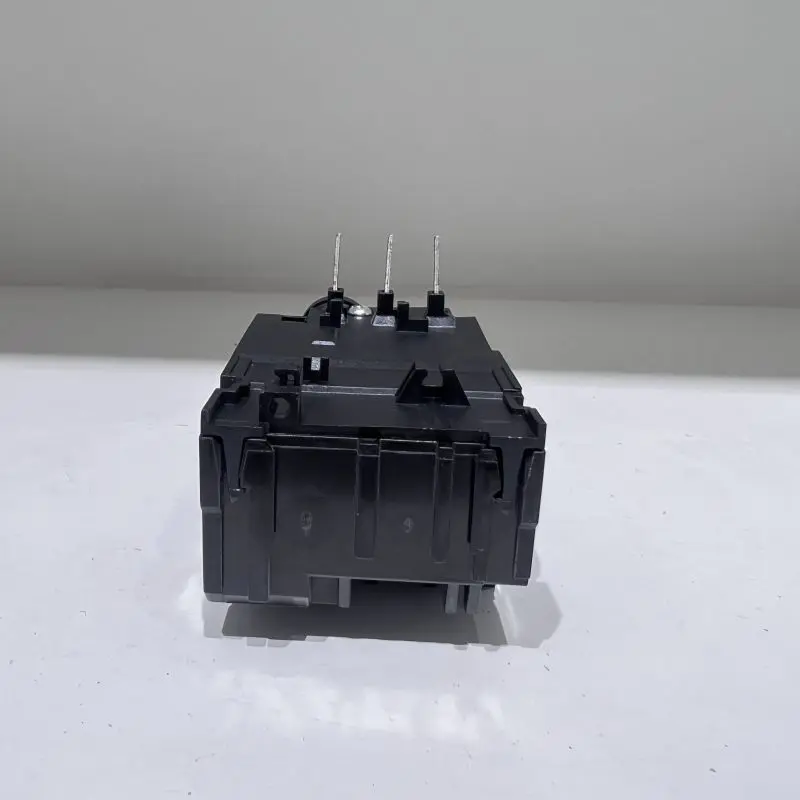

Relé de sobrecarga térmica TH-N12

En el campo de la distribución de energía industrial y el control de automatización, existe una gran cantidad de motores de tamaño pequeño y mediano, y sus requisitos de protección requieren precisión y confiabilidad, así como facilidad de integración y mantenimiento. El relé de sobrecarga térmica TH-N12 de alta calidad y con certificación CE de la fábrica SPX es un módulo de protección estandarizado diseñado para satisfacer esta demanda generalizada. No persigue un rango extremadamente amplio, pero proporciona un rendimiento de protección consistente y altamente maduro dentro de un rango de corriente optimizado. Ya sea integrado en arrancadores de motor nuevos o utilizado para mantenimiento y reemplazo de sistemas existentes, TH-N12 ofrece a los usuarios una solución de protección sin preocupaciones, confiable y fácil de administrar con su interfaz estandarizada y su escala de ajuste clara.

Característica

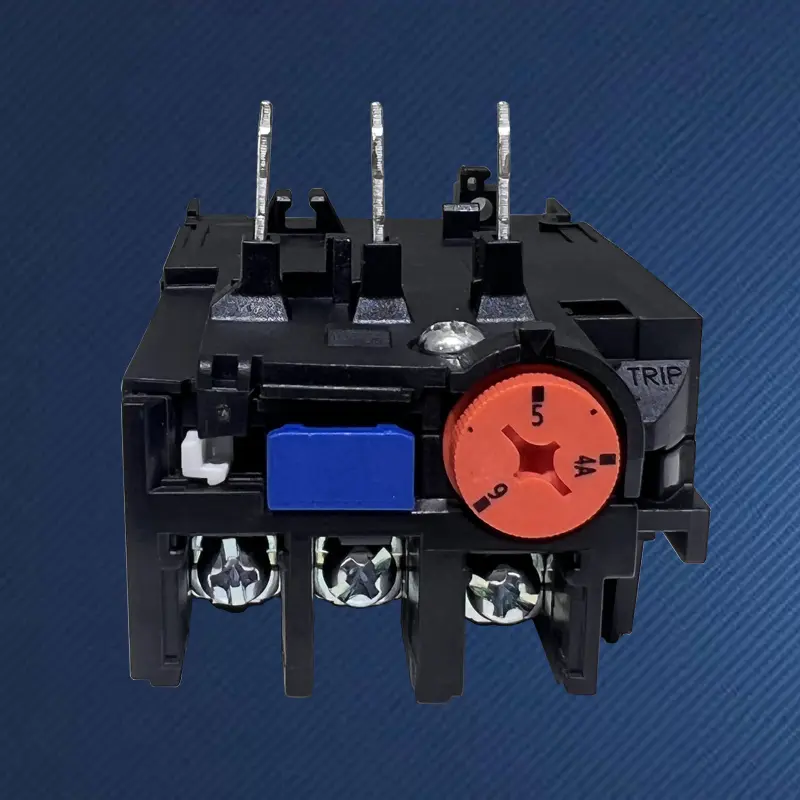

La perilla de ajuste central tiene una escala de valor de corriente clara, lo que permite a los usuarios configurar visualmente y con precisión de acuerdo con la corriente nominal del motor. La operación es intuitiva, lo que reduce las conjeturas y los errores durante el proceso de depuración.
El diseño del producto presenta una ventana indicadora de disparo (generalmente un cambio de color prominente) y un botón de reinicio manual, lo que aclara el estado del dispositivo de un vistazo para un rápido diagnóstico de fallas y recuperación del sistema.
El relé de sobrecarga térmica SPX TH-N12 de alta calidad se basa en el principio clásico de calentamiento y flexión de tiras bimetálicas, lo que proporciona protección contra sobrecargas que coincide con las características térmicas del motor. El mecanismo de placa guía diferencial incorporado garantiza la capacidad de acelerar la respuesta de disparo ante fallas de fase y fallas severas de desequilibrio trifásico.
Generalmente diseñado para instalación enchufable directa con pequeños contactores de CA de la misma serie o modelos específicos, el relé de sobrecarga térmica TH-N12 forma un arrancador electromagnético compacto y confiable, que ahorra espacio de instalación y tiempo de cableado.
Los modelos de alta calidad incluirán compensación de temperatura ambiente para mitigar el impacto de los cambios de temperatura ambiente en las características operativas de la tira bimetálica, asegurando la estabilidad de la protección del relé de sobrecarga térmica TH-N12 en un rango de temperatura más amplio.
La carcasa puede proporcionar protección básica contra el polvo y el contacto accidental para mecanismos internos de precisión y es adecuada para su instalación en varios gabinetes de control.

Principales escenarios de aplicación

TH-N12 es adecuado para aplicaciones de potencia pequeña y mediana que requieren protección confiable y espacio limitado:
Protección de motores para máquinas envasadoras, pequeños transportadores, mezcladores, ventiladores y otros equipos.
Control monomáquina de puertas automáticas, equipos de ventilación, bombas de agua, etc.
Como accesorio de protección estándar para la unidad de ejecución (contactor) en el extremo de salida del PLC o controlador.
El relé de sobrecarga térmica TH-N12, como modelo universal ampliamente utilizado, se usa comúnmente para reemplazar relés térmicos dañados del mismo tipo en sistemas antiguos.

El relé térmico STH-N12 es adecuado para el contactor de CA S-C10/12.

Marco (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Contactor de CA adecuado	S-C10/12		S-C21/25		S-C50/95
Estructura de contacto auxiliar	Retorno manual o automático
Selección de rango de ajuste (A)	Seleccionar(A)	Rango de ajuste (A)	Seleccionar(A)	Rango de ajuste (A)	Seleccionar(A)	Rango de ajuste (A)
	0.24A	0,2~0,32	1.3A	1~1.6	15A	12~18
	0.35A	0,28~0,42	1.7A	1,4 ~ 2,0	19A	16~22
	0.5A	0,4 ~ 0,6	2.1A	1,7 ~ 2,5	22A	18~26
	0.7A	0,55~0,85	2.5A	2~3	29A	24~34
	0.9A	0,7 ~ 1,1	3.6A	2,8 ~ 4,4	35A	30~40
	1.3A	1~1.6	5A	4~6	42A	34~50
	1.7A	1,4 ~ 2,0	6.6A	5.2~8	54A	43~65
	2.1A	1,7 ~ 2,5	9A	7~11	67A	54~80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2,8 ~ 4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Estructura de contacto auxiliar	1a1b(1NO+1NC)

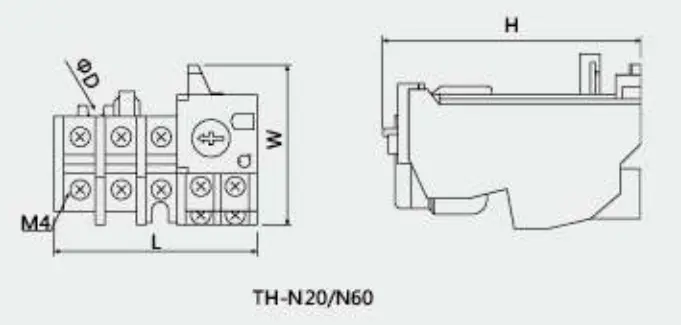

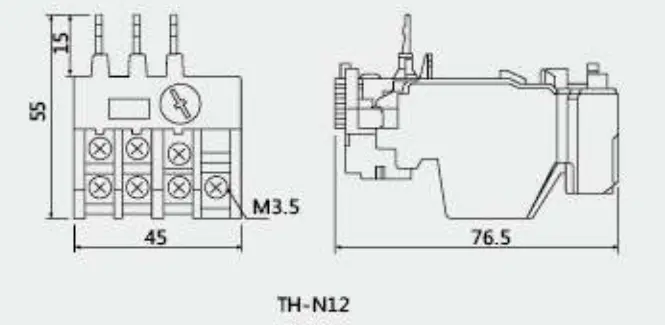

Contorno y dimensión de instalación.
	Tipo		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
