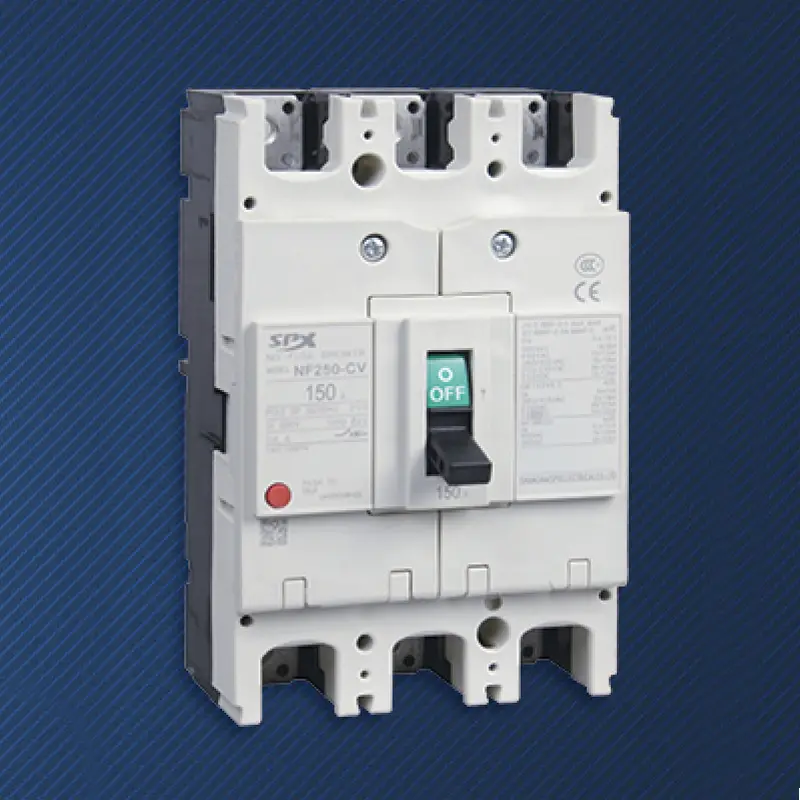

En redes de distribución complejas, los nodos de corriente de 200 A a menudo conectan el gabinete de distribución principal con múltiples cargas secundarias grandes o protegen directamente equipos de producción críticos. El disyuntor MCCB de caja moldeada 3P 200A de alta calidad de la fábrica SPX está diseñado para asumir esta responsabilidad. No es solo el interruptor de encendido y apagado del circuito, sino también la unidad de ejecución central para implementar estrategias de protección gradual y selectiva en el sistema de distribución. Con su rendimiento y capacidad de ajuste superiores en comparación con los disyuntores en miniatura, así como con características más favorables que los disyuntores de marco, ha logrado con éxito un equilibrio entre el rendimiento de la protección, la coordinación del sistema y el costo, y es un componente central indispensable en el diseño de distribución moderno.
El modelo de disyuntor MCCB de caja moldeada 3P 200A equipado con disparador electrónico admite retardo largo, retardo corto y protección instantánea de tres etapas. Al configurar con precisión el tiempo de retardo corto y el valor actual, es posible garantizar una cooperación selectiva completa con el disyuntor de nivel inferior, aislar solo el circuito defectuoso en caso de falla y garantizar un suministro de energía continuo a otras partes del sistema.
Se pueden ajustar las configuraciones de protección contra sobrecarga electrónica y termomagnética, lo que permite a los ingenieros igualar con precisión la capacidad de carga de corriente del cable real y las características de carga, evitando un mal funcionamiento y optimizando los efectos de protección.
El disyuntor MCCB de caja moldeada 3P 200A personalizado proporciona una capacidad máxima de interrupción en cortocircuito de hasta 35 kA a 50 kA, lo que puede cortar de manera confiable posibles fallas de cortocircuito en sistemas de distribución de tamaño mediano y proteger eficazmente los equipos eléctricos ascendentes y descendentes.
Es conveniente instalar contactos auxiliares, contactos de alarma, disparadores en derivación, disparadores de subtensión, etc., para satisfacer diversas necesidades, como indicación de estado, control remoto y enclavamiento del sistema.
En el gabinete de distribución del taller de la fábrica, el disyuntor MCCB de caja moldeada 3P 200A sirve como interruptor de distribución principal para un área o línea de producción determinada.
El disyuntor MCCB de caja moldeada 3P 200A se utiliza para la conexión a la red y la protección del tratamiento de agua, estaciones base de comunicación y terminales de salida de inversores fotovoltaicos de tamaño mediano.
| Marco (A) | SM50-250(NF-CV) | ||||||
| Corriente nominal en (A) | 100、125、140、150、160、175、200、225、250 | ||||||
| Tensión nominal (V) | CA 400 V | ||||||
| Tensión nominal de aislamiento (V) | CA 690V | ||||||
| Número de polos | 3 | 4 | |||||
| Capacidad de corte limitada | C | S | H | C | S | H | |
| Capacidad de interrupción de cortocircuito (kA) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| Operar cortocircuito (kA) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |
| Foto de perfil | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

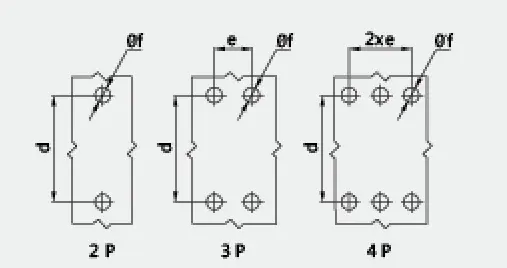

| Imagen de montaje | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| Vida de la máquina | 4000 | ||||||
| vida electrica | 2000 | ||||||
| Dispositivo de operación eléctrica (MD) | ● | ||||||
| Mango giratorio externo | ● | ||||||
| Dispositivo de disparo automático | Termo-magnético | ||||||
